Отчет по анализу соблюдения температурного режима

Данный отчет предназначен для комплексного анализа качества теплоснабжения путем контроля соответствия фактических параметров работы системы отопления утвержденному температурному графику.

Температурный график — это регламентированная зависимость температуры теплоносителя в подающем и обратном трубопроводах от температуры наружного воздуха в контурах теплоснабжения, имеющих нагрузку на отопление.

Отчет обеспечивает объективную оценку работы как поставщика ресурса, так и потребителя, переводя субъективные ощущения в измеримые показатели. Его можно сформировать для организации, муниципального образования (города) или конкретного объекта за любой выбранный период с применением различных методов проверки данных.

Отчет по анализу соблюдения температурного режима имеет двухуровневую структуру: сводную таблицу для общего анализа и детализированные подотчеты для углубленного изучения.

Сводная таблица

В левой части таблицы содержится справочная информация: порядковый номер, объект, адрес, отчетный период, количество анализируемых суток. Важным параметром является нормативное снижение температуры подачи. Он применяется в случаях, когда температурный график задается единым для источника теплоснабжения (котельной) для всех потребителей, так как у поставщика исторически может не быть инструментов для индивидуального расчета. Это значение позволяет скорректировать общий график для конкретного дома с учетом потерь в сетях.

Для понимания масштаба объекта справочно выводится количество потребленных гигакалорий (Гкал), что позволяет оценить значимость нарушений: сбой на крупном объекте имеет более серьезные финансовые и репутационные последствия, чем на маломощном.

Далее отчет разделяется на два ключевых аналитических блока.

Режим Т1 (температура подачи)

Оценивает выполнение обязательств ресурсоснабжающей организации. Блок делится на подразделы:

• «Соблюдался». Количество и процент суток, когда температура соответствовала графику, с указанием среднего отклонения (например, 1% при допустимых 3%).
• «Не соблюдался». Количество и процент суток с нарушениями. Система детализирует характер нарушения — перегрев или недогрев, а также показывает среднее и максимальное отклонение. Это позволяет увидеть «качели» в поставке: периоды перетопа сменяются недотопом.
• Коэффициент нарушения Т1 (КТ1) — комплексный расчетный показатель, учитывающий объем потребления (Гкал), длительность и процент отклонений. Позволяет ранжировать объекты по серьезности нарушений со стороны поставщика, выявляя наиболее проблемные точки, требующие первоочередного внимания.

Режим Т2 (температура обратки)

Анализирует ответственность потребителя за состояние своей внутренней системы отопления. Принципиально важно, что Т2 оценивается только за те сутки, когда соблюдался режим Т1.

Блок имеет аналогичную структуру («Соблюдался»/«Не соблюдался») и также включает коэффициент нарушения Т2 для ранжирования потребителей по их негативному влиянию на температурныйгидравлический режим сети. Высокая температура обратки у одного потребителя, как правило, вызывает нарушение температурного и/или гидравлического режима у других потребителейможет вызывать перегрев у других по цепочке (эффект домино).

Завершает сводную таблицу столбец «Примечание», куда вносятся данные о количестве суток, не прошедших проверку, и сутках с отсутствием метеоданных (если используется собственная метеостанция).

Детализированный подотчет

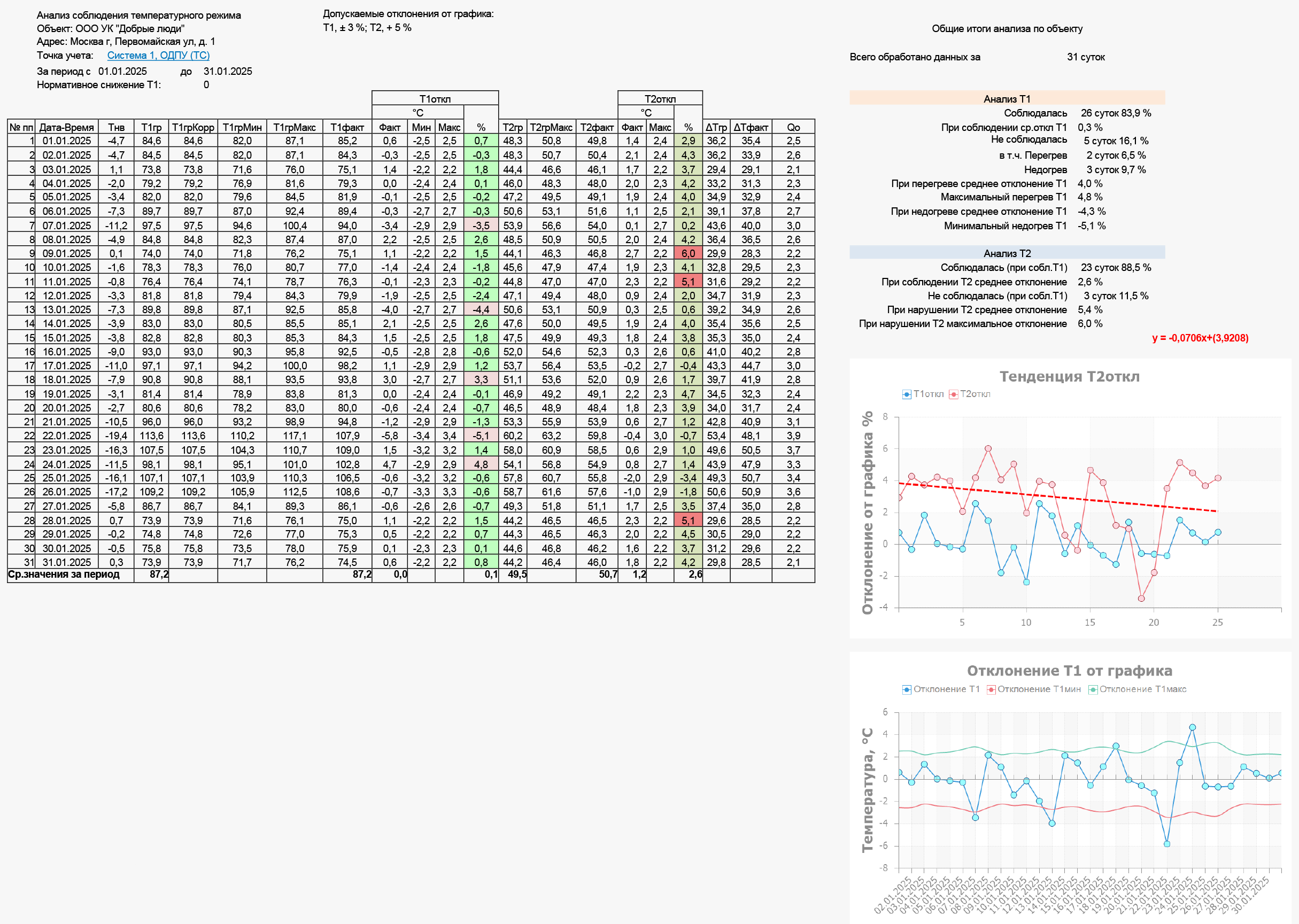

Кликнув на строку в сводной таблице, пользователь открывает подробный анализ по конкретному объекту, который включает:

• Таблицу с ежедневными данными. Приводит детализацию за каждые сутки: температура наружного воздуха, расчетные (по графику) и фактические значения Т1 и Т2, отклонения в градусах и процентах. Система автоматически подсвечивает нарушения (красным цветом). Также указывается разница температур (дельта Т), характеризующая качество теплосъема.
• График тенденции отклонения Т2 для оценки динамики нарушений со стороны потребителя.
• График отклонения температуры подачи (Т1) от графика для визуализации работы поставщика.
• График отклонения температуры обратки (Т2) от графика.
• График зависимости дельта Т от температуры подачи (Т1). Это узкоспециализированный, но критически важный инструмент для выявления аномалий. В норме дельта Т (остывание теплоносителя в системе) должна расти с ростом Т1. Резкое падение графика может сигнализировать о несанкционированном вмешательстве в работу узла учета, манипуляциях с датчиками, засорении системы отопления или сбоях в автоматике.
• График зависимости Т2 от Т1, показывающий поведение обратки относительно подачи.

Практическое применение

Для ресурсоснабжающих организаций:

• Контроль и оптимизация собственной работы. Объективный мониторинг соблюдения графика Т1, выявление причин и «узких мест» в тепловых сетях.
• Эффективное планирование. Ранжирование нарушений по КТ1 позволяет направлять ресурсы на устранение наиболее критичных проблем.
• Мониторинг систем потребителей. Контроль Т2 помогает выявлять дома с неисправными системами отопления, которые дестабилизируют всю сеть. Это основа для претензионной работы.

Для потребителей тепловой энергии (управляющих компаний, ТСЖ):

• Доказательная база. Объективные данные для предъявления обоснованных претензий к поставщику при недотопе или перетопе.
• Самодиагностика. Анализ блока Т2 и графиков позволяет самостоятельно выявлять проблемы во внутренней системе отопления (плохая балансировка, завоздушивание, засорение) до возникновения жалоб жильцов и санкций со стороны РСО.

Для контролирующих органов отчет предоставляет структурированные данные для проверки соблюдения нормативов теплоснабжения и разрешения споров.
