Расчет баланса тепловой энергии и теплоносителя

Под решением задачи сведения балансов в ресурсоснабжении вообще и в теплоснабжении в частности понимается определение разности (потерь) между количеством ресурса, отгруженным с источника, и количеством ресурса, полученным потребителями, подключенными к этому источнику. В свою очередь отчет "Расчёт баланса тепловой энергии и теплоносителя V2" предназначен:

• для поиска потерь в сетях между источниками и потребителями, а также внутри технологических объектов;
• для анализа возможных причин возникновения потерь ТЭ, таких как прорывы, утечки, некорректная работа запорной арматуры, некорректная работа приборов учета;
• для первичного информирования пользователя о подозрении на возможный ремонт/реконструкцию/модернизацию сетей и сопутствующего оборудования.

Стоит отметить, результаты полученных значений потерь в сетях при помощи отчета ни в коем случае не являются единственным и окончательным критерием временного вывода из эксплуатации участка тепловой сети и сопутствующего оборудования. А представляют собой только первичный признак наличия проблем на сетях, который затем необходимо подтвердить множеством других проверок.

Содержание и структура отчета

Отчет «Расчёт баланса тепловой энергии и теплоносителя V2» отображает данные по показателям отпущенной и потребленной тепловой энергии для разных балансовых уравнений. Балансовые уравнения делятся на тепловые (данные по отпуску и потреблению в Гкал) и материальные (данные по отпуску и потреблению в тоннах), они формируются автоматически при запуске отчета. Доступна возможность формирования как по всем балансовым уравнениям, так и по одному конкретному или нескольким. В отчете заложены методы проверки данных на достоверность для источников и для потребителей, при необходимости их можно отключить все или выборочно. Перед формированием отчета доступен выбор температуры холодной воды для расчета тепловой энергии: как на приборе или указать вручную, доступны для включения/отключения работа некоторых замещающих методов, а также вывод данных из модуля статистики, благодаря которому отчет формируется быстрее с заранее сформированной и сохраненной информацией.

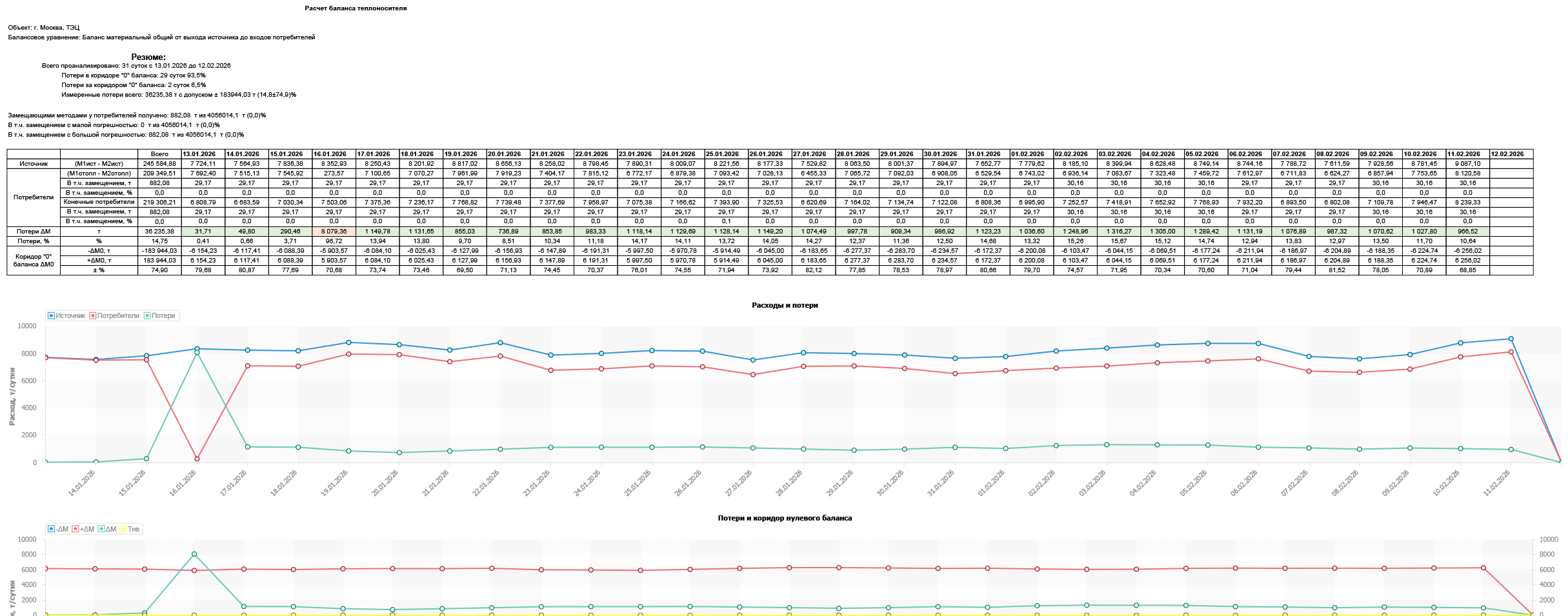

В верхней части таблицы отображается адрес объекта и балансовое уравнение (для каждого балансового уравнения новый лист отчета). Ниже располагается резюме – общая краткая информация по результатам отчета, которая отображает потери в коридоре и за коридором нулевого баланса, измеренные потери всего и в допуске, а также информацию с данными в примененных замещающих методах.

Далее располагается основная таблица отчета, в которой присутствует информация по отпуску теплоносителя с источника, потреблению потребителями, в т.ч. с использованием замещающих методов, потери и коридор нулевого баланса как в Гкал и тоннах, так и в процентном соотношении.

Отчет имеет подотчеты с более расширенной информацией по выводам источника и каждому потребителю.

Данные по указанным параметрам отображаются на каждые сутки за указанный при формировании период.

Под основной таблицей отчета располагаются графики с расходами и потерями, потерями и коридором нулевого баланса, а также использованием замещающих методов. Данные графики строятся на основании данных отчета.

Практическое применение отчёта

Отчет будет полезен ресурсоснабжающим организациям для анализа потерь и назначения дополнительных проверок с дальнейшем устранением причины потерь.
