Стандартный отчет ТВ7 аналогична отчету, который можно получить при помощи заводского программного обеспечения «Архиватор». Программа позволяет работать с данными тепловычислителей ТВ7, расходомеров Питерфлоу РС и преобразователей измерительных АДИ производства ЗАО «ТЕРМОТРОНИК». Формирование отчета возможно на основе суточных, часовых, месячных архивов или итоговых текущих значений сырых данных, что позволяет проводить всесторонний анализ работы приборов учета.
Содержание и структура отчёта

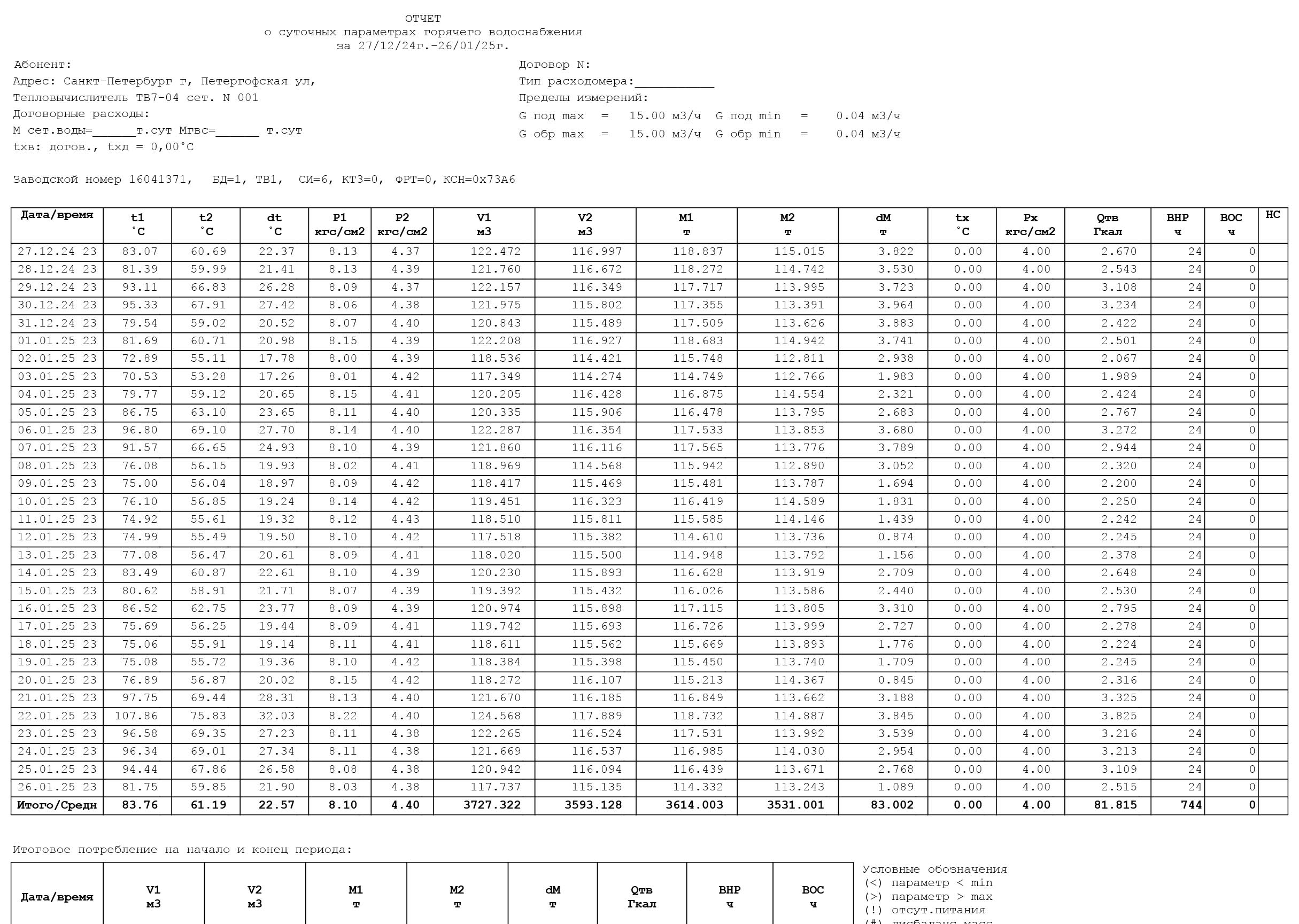

Отчёт содержит комплексную информацию, необходимую для полного анализа работы узла учёта. В документе указывается период, за который сформирован отчёт, а также подробные сведения об абоненте, включая название организации-потребителя и адрес объекта установки прибора. Приводятся идентификационные данные прибора учёта: его модель, сетевой номер и заводской номер, что позволяет однозначно идентифицировать оборудование.
Важной частью отчёта являются технико-договорные параметры, включающие номер договора, договорные расходы, температуру холодной воды, а также верхние и нижние пределы датчиков расхода по трём каналам. Особое значение имеют настроечные параметры прибора и точки учёта: БД обозначает базу данных, СИ — схему измерения, КТ3 — конфигурацию трубопровода, а ФРТ — формулу расчёта тепла.
Для обеспечения достоверности данных в отчёт включена контрольная сумма прибора. Детализированная часть отчёта состоит из таблиц с данными и таблицы интеграторов на начало и конец отчётного периода, что обеспечивает полный охват анализируемого интервала. Завершают отчёт подписи представителей абонента и снабжающей организации, что придаёт документу официальный статус и юридическую силу для использования в качестве основания для взаиморасчётов.
Практическое применение отчёта
Отчёт ТВ7 предназначен для использования следующими категориями специалистов и организаций:
- Эксплуатационные и технические службы. Контроль за работой тепловычислителей и расходомеров, анализ соответствия фактических показаний договорным параметрам, оптимизация настроечных параметров приборов учёта.
- Ресурсоснабжающие организации. Проверка достоверности данных, полученных от абонентов, формирование оснований для начисления платежей, документирование показаний для разрешения спорных ситуаций.
- Сервисные и метрологические организации. Проверка соответствия показаний прибора заявленным характеристикам, анализ интегральных данных для оценки надёжности и точности измерений.
Особенности и преимущества отчёта
- Гибкость единиц измерения: поддержка систем СИ (ГДж и МПа), МКС (Гкал и кгс/см²) и автоматическое определение единиц измерения «Как на приборе». Изменение единиц измерения может понадобиться в случаях, если прибор учета настроен на единицы, неудобные для анализа и проведения дальнейших работ с данными отчета. В целях экономии времени на самостоятельный перевод единиц измерения был добавлен этот функционал.
- Автоматическая адаптация: скрытие нерелевантных параметров. В зависимости от схемы на приборе учета производится скрытие столбцов с параметрами, которые не заявлены в схеме, например, скрывается столбец с параметром Р3, если заявлена схема «Открытая система отопления (измерение расхода в двух трубопроводах) (Схема 2)».
- Расчётные функции: возможность расчёта тепловой энергии ГВС (Qг) и итоговых значений на основе интегральных данных.
Стандартный отчет ТВ7 является универсальным инструментом для работы с данными тепловычислителей производства ЗАО «ТЕРМОТРОНИК». Его структура и функциональность позволяют всесторонне анализировать потребление тепловой энергии, контролировать соблюдение договорных условий и обеспечивать прозрачность взаиморасчётов между абонентами и снабжающими организациями.
