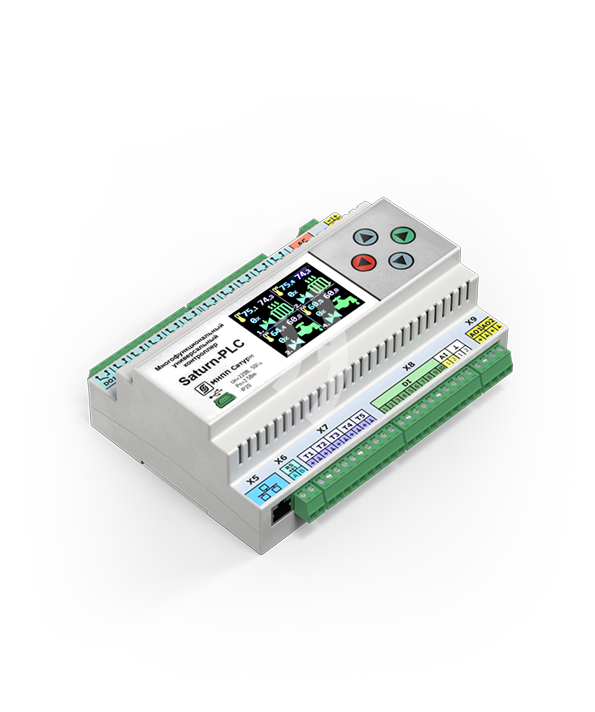

Saturn-PLC

Контроллер Saturn-PLC предназначен для создания систем автоматизированного управления технологическим оборудованием, в том числе для поддержания температуры воды в контуре отопления в соответствии с отопительным графиком, поддержания температуры воды в контуре ГВС посредством регулирующего клапана, температуры воздуха в системе приточной вентиляции с водяным калорифером, управления циркуляционными насосами, контроля температуры и давления воды, а также дальнейшей передачи данных на верхний уровень систем диспетчеризации по проводным сетям Ethernet.

Режим «Электронный регулятор температуры»

Контроллер Saturn-PLC содержит два независимых канала регулирования температуры. Каждый из каналов может работать в режиме «Отопление», «ГВС» и «Вентиляция». В этом режиме есть готовые предустановки под типовые схемы теплоснабжения:

1. Независимая система отопления
2. Зависимая система отопления
3. ГВС
4. Вентиляция

Режим работы – «насосная станция».

Контроллер Saturn-PLC содержит электронный регулятор, управляющий преобразователями частоты вращения насосов с целью поддержания требуемого давления или температуры на выходе насосов. Регулирование производится по величине давления или температуре воды в подающем трубопроводе или по температуре воды в обратном трубопроводе или по перепаду давления или температуры в контуре потребителя.

Режим работы – «универсальный, свободно-программируемый контроллер».

Контроллер Saturn-PLC может работать как программируемый логический контроллер (ПЛК). В этом режиме контроллер работает в соответствии с программой, предварительно загруженной пользователем по интерфейсу USB. Программа составляется пользователем на языке FBD (язык функциональных диаграмм) в соответствии со стандартом IEC 61131-3. Программирование осуществляется с помощью специализированного программного обеспечения «Редактор функциональных схем» версии 1.2 и выше.

Преимущества контроллера Saturn-PLC

• Одновременное управление двумя контурами теплоснабжения.
• Основные алгоритмы встроены в программное обеспечение контроллера.
• Эффективность при монтаже, эксплуатации и обслуживании.
• Поддержка широкого спектра датчиков и исполнительных механизмов.
• Высокая надежность и безотказность.
• Использование оригинальных алгоритмов управления.
