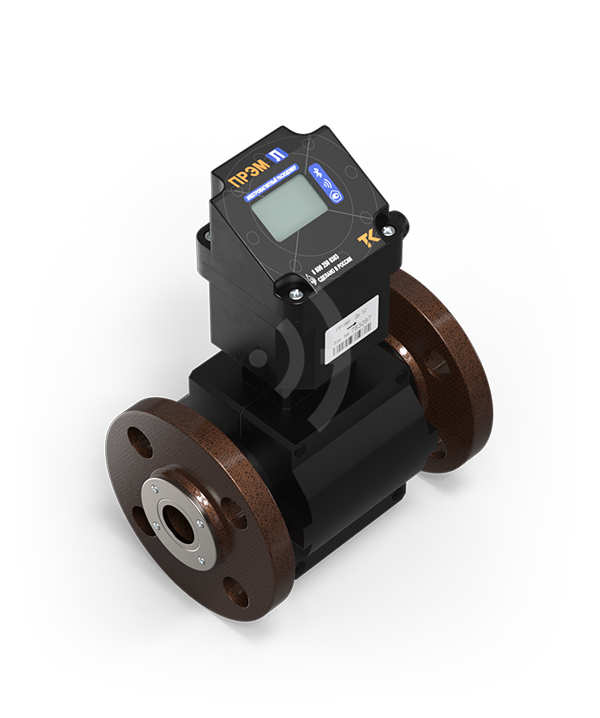

ПРЭМ К2

Преобразователи расхода электромагнитные ПРЭМ предназначены для измерений и преобразований в выходные электрические сигналы объемного расхода и объема электропроводящих жидкостей.

Преобразователи могут быть применены для контроля и учета, в том числе при учетно-расчетных операциях, объемного расхода и объема жидкостей на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

ПРЭМ, в зависимости от их исполнения, обеспечивают следующие функциональные возможности:

• Представление измерительной информации и результатов диагностики на внешние устройства посредством унифицированных выходных сигналов;
• Индикацию измерительной и сервисной информации посредством встроенного в электронный блок ЖК-дисплея (ПРЭМ с интерфейсным модулем индикации);
• Архивирование измерительной (сервисной) информации и результатов диагностики;
• Регистрацию изменений настроечных параметров и калибровочных коэффициентов в фискальном архиве.

ПРЭМ могут иметь следующие выходные сигналы:

• два импульсных сигнала, формируемых дискретным изменением сопротивления выходной цепи при прохождении через преобразователь (в одном или в двух направлениях потока) заданного объема измеряемой среды или при наличии диагностируемого события;
• токовый сигнал в диапазоне изменения тока (4-20) мА, пропорциональный измеренному расходу;
• цифровой сигнал в стандарте интерфейса RS-485, несущий информацию о результатах измерений и диагностики.

ПРЭМ имеют исполнения, отличающиеся:

• диаметром условного прохода (Ду: 15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300);
• классом, определяющим диапазон преобразования расхода, в котором нормирована погрешность измерений (A(1:1000), A1(1:500), B1(1:450), C1(1:250), D(1:150), E(1:100);
• номенклатурой выходных сигналов (токовый сигнал или цифровой);
• наличием/отсутствием индикатора;
• конструктивным исполнением (Фланцевое исполнение; исполнение «сэндвич».)

Основные технические характеристики ПРЭМ

Функциональные характеристики ПРЭМ

Преобразователи всех исполнений хранят накопленные значения объема и времени наработки.

Преобразователи при значении расхода менее порога чувствительности обеспечивают:

• обнуление показаний расхода, представляемых на табло или посредством интерфейсов;
• отсутствие выходных импульсов;
• соответствие выходного тока значению, равному 4 мА.

Преобразователи с помощью интерфейса обеспечивают:

• вывод измерительной информации на внешнее устройство;
• возможность работы нескольких преобразователей в сети (по RS-485).

Преобразователи при отсутствии напряжения питания:

• сохраняют накопленные значения объема и времени наработки;
• прекращают измерение времени наработки. Дискретность регистрации времени наработки составляет 1 мин.

ПРЭМ практически не оказывает влияния на гидравлический режим работы системы, потеря давления на нем не превышает 8 кПа при максимальном расходе.

Расходомеры ПРЭМ оснащены архивами данных:

• Часовой - 1024 записи;
• Суточный - 1024 записи;
• Месячный - 128 записей;
• журнал действий оператора – 1024 записей.

ПРЭМ, в зависимости от их исполнения, оснащен следующими интерфейсами:

• RS-485, токовый выход, модуль Bluetooth, интерфейсным модулем (ИМИ-ПРЭМ), включающим Bluetooth и ЖК-дисплей.

Устройство «ИМИ-ПРЭМ» обеспечивает расширенный функционал расходомера ПРЭМ. «ИМИ-ПРЭМ» обеспечивают следующие функциональные возможности:

1. ЖК индикатор - отображение результатов измерений и настроечной информации. Данные представляются на 4-х последовательно сменяемых экранах:
   • средний расход, м3/ч;
   • накопленный объем в 2-х направлениях (прямое «V+» и обратное «V-»), м3;
   • серийный номер и вес импульса
   • калибровочные коэффициенты.
2. Bluetooth – беспроводное подключение к ПРЭМ с помщью мобильному ПО «Теплоком», в котором можно:
   • просматривать метрологические, диагностические и измеренные данные;
   • получать доступ к архивам измерений (отчетам измерений) и журналу действий оператора;
   • экспортировать отчеты измерений в формате PDF.
