Технические характеристики
| Завод изготовитель: | ООО «Самарская электроакустическая лаборатория» |
| Вес (кг): | 1,5 |
| Габариты | 283х120х64 |
| Уровень пылевлагозащиты: | IP55 |
| Средний срок службы (лет) | 12 |
| Межповерочный интервал (мес.): | 48 |
| Гарантийный срок (мес.): | 36 |

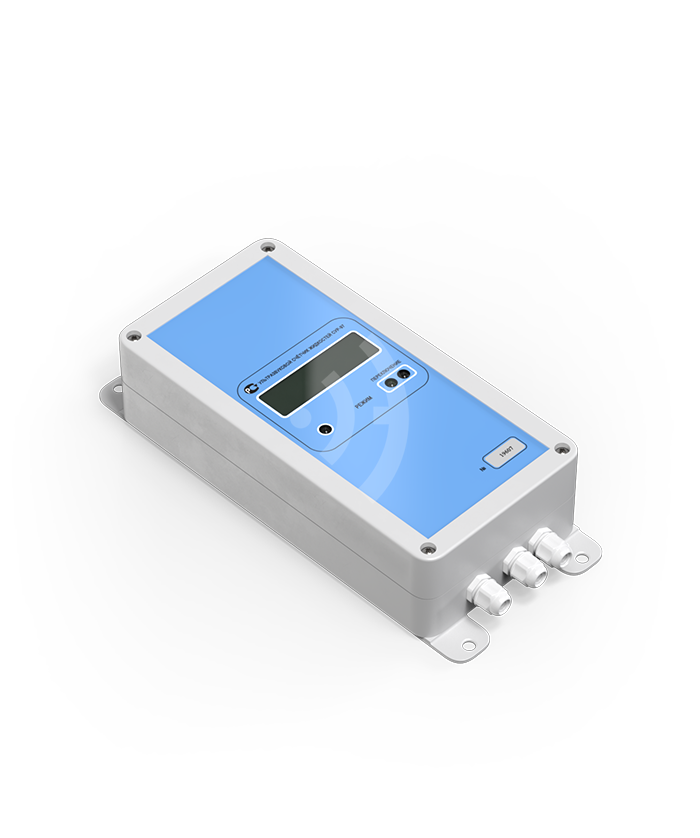

СУР-97
Счётчики ультразвуковые СУР-97 предназначены для измерения объёма, объемного расхода жидкости движущейся в напорных и безнапорных трубопроводах в прямом и обратном направлениях.
Область применения СУР — коммерческий и технологический учет объема и объемного расхода жидкостей на предприятиях различных отраслей промышленности.
В состав СУР входит:
- Блок электронного преобразования.
- Измерительный участок, имеющий диаметр условный от 25 до 2000 мм.
- Кабель соединительный коаксиальный длиной не более 300 м.
- В случае, когда СУР монтируется на трубопроводе (Ду от 100 до 2000 мм), вместо измерительного участка в состав СУР входит установочный комплект: комплект пьезоэлектрических преобразователей, комплект патрубков и соединительный кабель.
Счётчик имеет модификации исполнения в соответствии с таблицей:
| Обозначение модификаций | Количество каналов | Расположение ПП на ИУ | Кол-во задействованных СУР |
|---|---|---|---|
| 407251.002-01 | 1 | Диаметр 45° (36°) | 1 |
| 407251.002-02 | 2 | Хорда 0,5R 45° | 2 |
Выходные сигналы (с гальванической развязкой и возможностью одновременной работы)
- счетчик СУР-97 оборудован импульсным выходом, признаком реверса, токовым выходом, RS-485, Ethernet;
- импульсный сигнал формы меандр, частотой пропорциональной расходу. Используется при градуировке и поверке счётчика;
- сигнал в виде замыкания цепи оптоэлектронным ключом на время (15-30) мс при прохождении единичного измеряемого объёма;
- постоянный ток (0-5) мА, или (4-20) мА в зависимости от Заказа, пропорциональный расходу;
- интерфейс RS-485 (протокол ModBus) с возможностью передачи архива;
- Ethernet (возможность подключения к локальной сети с назначенным IP адресом) с возможностью передачи архива;
- радиовыход (возможность трансляции данных об объеме — месяц, день, час, по радиоканалу 433 МГц с периодичностью 1 раз в 4 минуты на расстояние до 300 м.);
- USB выход — предназначен для оперативного снятия архива на Flash накопитель.
Характеристика контролируемой среды
- температура от минус 80 до плюс 150 °С (для СУР исполнения 407.251.002-01-ВТ температура от минус 80 до плюс 320°C) при условии наличия в жидкости не более 5 % объемного содержания газовых включений, механических примесей и других инородных компонентов;
- давление от 0,1 до 6,3 МПа (по спецзаказу до 16 МПа);
- кинематическая вязкость от 0,1 до 50 сСт.
