Модуль отключений в АИИС Элдис: от хранения данных до автоматического анализа

Инструмент предназначен для централизованного внесения и хранения записей об отключениях с целью дальнейшей автоматизации обработки этой информации. О том, как работает модуль и какие задачи решает, — в этом материале.

Зачем нужен модуль отключений

До его появления информация о прекращении подачи ресурсов в большинстве теплоснабжающих организаций хранилась в Excel. Такой подход не позволял автоматизировать обработку данных. Модуль отключений стал единым источником информации, который уже используется в связанных функционалах: в балансах, биллинге и анализе качества.

Записи об отключениях могут создаваться двумя способами: вручную непосредственно в системе либо автоматически путем импорта из сторонних систем. Например, уже реализована интеграция для некоторых заказчиков, позволяющая загружать данные из их внутренних информационных систем.

Помимо инструмента хранения, модуль включает в себя подсистему анализа данных, которая проверяет показания с приборов учета на предмет наличия и корректности отключений.

Как создаются отключения

Для создания ручного отключения необходимо перейти в раздел «Отключения» → «Наличие отключений». Существует два способа:

• Создание отключения по группе точек учета. Пользователь фильтрует нужные точки учета (например, по муниципальному образованию или тегам), выбирает их и нажимает кнопку «Добавить отключение».

• Создание отключения с опорой на связи «источник-пользователь». В этом случае отключение создается по точке учета источника (например, ЦТП), и система позволяет сразу выбрать связанных с ним потребителей, которые будут отключены вслед за источником.

Все созданные записи отображаются в общем списке отключений, где можно отслеживать их статус по цветовой индикации:

• Зеленый — отключение наступило, но еще не завершено.

• Желтый — отключение является плановым и еще не наступило.

• Серый — отключение завершено.

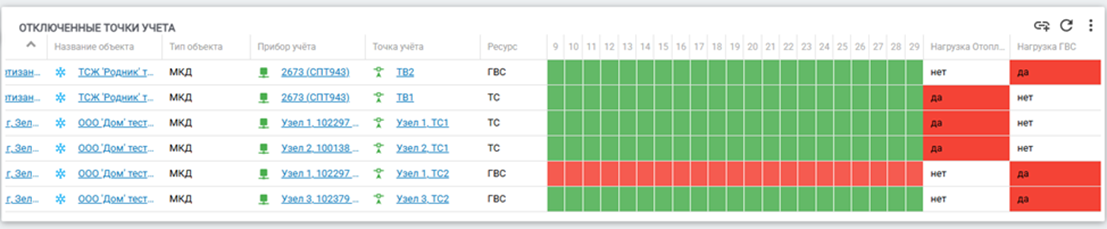

Каждая запись имеет уникальный номер и название, являющиеся ссылкой на внутреннюю страницу отключения. На этой странице собрана вся информация: даты, статус, причина, подробности, а также виджет с включенными в отключение точками учета. При помощи этого виджета можно скорректировать отключение: удалять ошибочно добавленные точки или добавлять новые.

На текущий момент доступны две методики:

• Суммирование отключений. Если отключения накладываются друг на друга, их продолжительность суммируется.

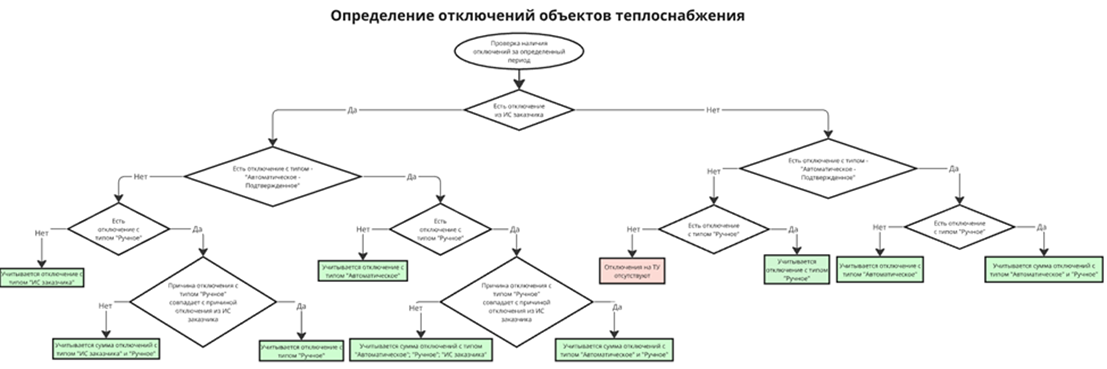

• Определение включения объектов теплоснабжения. Представляет собой алгоритм, в котором в зависимости от разных ситуаций используется то или иное отключение (созданное пользователем или загруженное из сторонней системы).

Этот функционал позволяет заказчикам использовать подходящую им методику во всех связанных отчетах и модулях без необходимости доработок. Новые методики, разработанные совместно с заказчиками, добавляются в систему и становятся доступны всем пользователям в анонимизированном виде.

Автоматическое определение отключений по данным приборов

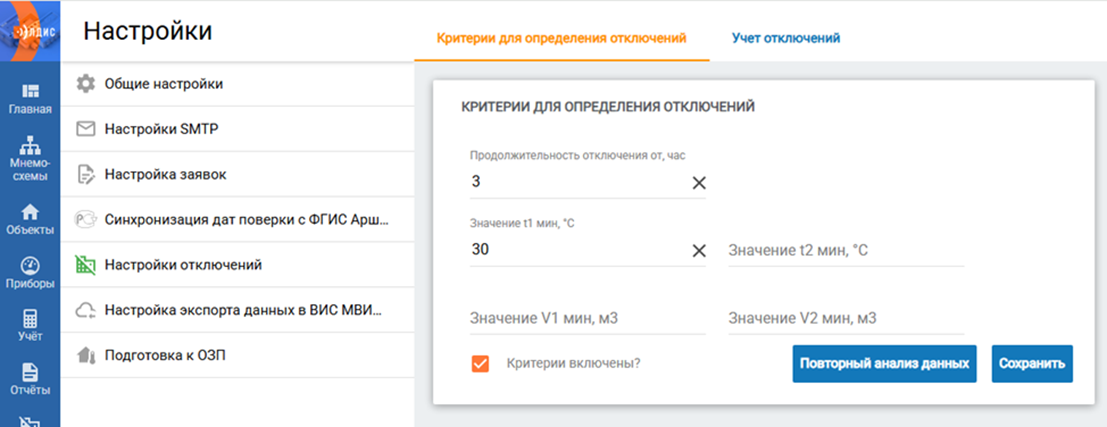

Одна из ключевых возможностей модуля — автоматическое определение отключений на основе показаний приборов учета. Для этого необходимо настроить критерии в виджете:

• Продолжительность отключения: время, в течение которого должны соблюдаться заданные условия.
• Минимальные значения по температуре и объему: при падении показаний ниже этих порогов система фиксирует отключение.

Условия можно комбинировать: если заполнены все четыре параметра (температура и объем по подающему и обратному трубопроводам), то для фиксации отключения должны соблюстись все они. Но анализ будет работать и при заполнении только температуры или только объема.

Функция «Повторный анализ данных» позволяет перепроверить данные за прошлые периоды (максимум — за один год) по новым критериям, что полезно при их изменении.

Визуализация и работа с подсказками системы

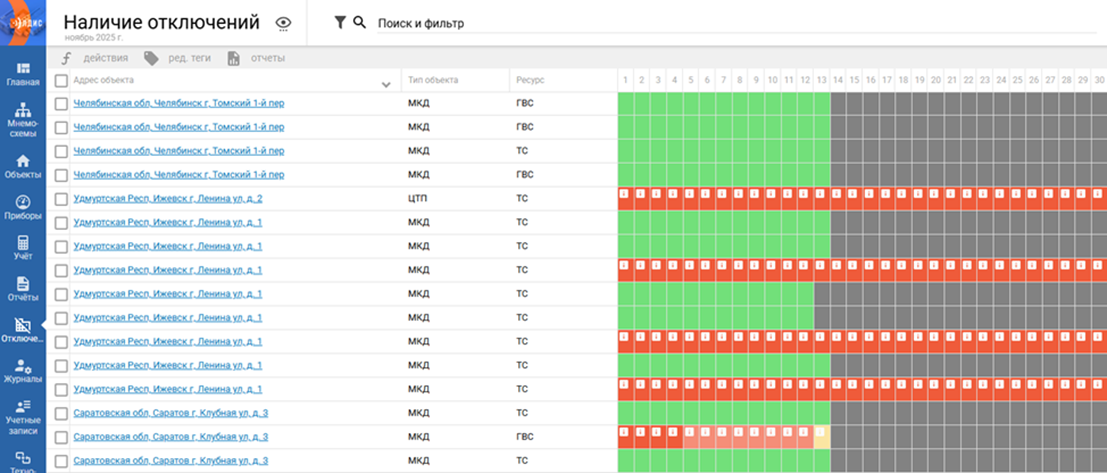

В таблице «Наличие отключений» реализована цветовая палитра, которая информирует пользователя о статусе отключений за календарный месяц.

Значения цветов в палитре:

• Зеленый — отключение отсутствует.
• Серый — недостаточно данных для анализа[1] [2] , например, анализируемые сутки еще не наступили, или архивы на ПУ не были считаны
• Бледно-оранжевый — частичное отключение (несколько часов), определенное по приборам учета.
• Бледно-красный — полное отключение за сутки, определенное по приборам учета.
• Ярко-красный — было создано полное ручное отключение или отключение из сторонней системы.
• Ярко-оранжевый — было создано частичное отключение.
• Восклицательный знак в ячейке — сигнализирует о разночтении: система зарегистрировала отключение по приборам, но запись не создана, или наоборот. Кликая на ячейку, пользователь видит детализацию и может оперативно создать недостающее отключение прямо из этого интерфейса.

Интеграция с биллингом

Один из основных сценариев использования модуля — передача данных в биллинговые системы для корректных перерасчетов потребителям. В течение месяца пользователь работает с отключениями, проверяет подсказки системы и создает корректные записи. По итогам месяца формируется шаблон с необходимой для биллинга информацией (идентификатор объекта, дата и время, аварийность и т.д.), который передается для осуществления расчетов.

Стоит четко понимать разницу между отключениями, которые система определяет автоматически, и теми, что используются для финансовых расчетов. Отключения, выявленные по показаниям приборов учета (отмеченные бледными цветами в палитре), служат исключительно подсказкой для пользователя. Они не передаются в биллинг. В выгрузку для отчетов и перерасчетов идут только отключения, созданные вручную или загруженные из сторонних систем заказчика.

Таким образом, модуль отключений не просто заменяет собой Excel-таблицы, а предлагает комплексное решение для учета, проверки и автоматизации обработки критически важной для теплоснабжающих организаций информации.
