Проектирование узла учета тепловой энергии

Узел учета тепловой энергии (УУТЭ) — это инструмент коммерческого расчета и технического контроля одновременно. От того, насколько грамотно выполнен проект, зависит точность измерений, корректность начислений, стабильность работы оборудования и отсутствие проблем при согласовании с ресурсоснабжающей организацией.

Проект разрабатывается до монтажа и фактически определяет архитектуру будущей системы: схему подключения, состав оборудования, способ измерения параметров теплоносителя и формат передачи данных. Ошибки на этапе проектирования приводят к возврату документации, искажению показаний или реконструкции смонтированной системы.

Роль узла учета в оптимизации энергопотребления

Наличие корректно спроектированного узла меняет сам принцип расчетов за тепло. При его отсутствии начисления производятся по нормативу или установленному тарифу, который, как правило, оказывается выше фактического потребления. УУТЭ фиксирует реальный объем теплоносителя, позволяя платить только за фактически поступившее в здание тепло и горячую воду.

Помимо фиксации объема потребления, УУТЭ решает дополнительные задачи:

— Фиксация параметров теплоносителя. Датчики температуры и давления передают показания на тепловычислитель, который формирует архив фактических параметров теплоносителя. Анализ этих данных позволяет определить, соблюдает ли поставщик договорной температурный график и поддерживает ли требуемое давление в сети. Выявленные несоответствия служат основанием для корректировки расчетов.

— Диагностика состояния сетей. Один узел учета фиксирует параметры только в точке установки. Для выявления утечек или небалансов требуется сопоставление данных с нескольких узлов учета, установленных на ключевых (диктующих) участках системы. Сравнение объемов и параметров теплоносителя позволяет обнаружить расхождения и локализовать возможные потери ресурса.

— Накопление данных для анализа. Архив часовых и суточных параметров служит основой для оптимизации режимов теплопотребления, выявления потерь и планирования энергосберегающих мероприятий.

Таким образом, узел учета становится не просто измерительным прибором, а полноценным инструментом управления теплопотреблением.

Особенности проектирования узлов учета тепловой энергии

Разработка проекта УУТЭ регламентирована нормативной базой и выполняется на основании конкретных исходных данных. Инженерные решения формируются с учетом трех ключевых источников:

• технических условий от теплоснабжающей организации;

• положения Постановления Правительства РФ № 1034, регламентирующие правила коммерческого учета;

• паспортные данные и инструкции к выбранным приборам учета.

Содержание технических условий напрямую влияет на проектные решения. В этом документе фиксируются расчетные тепловые нагрузки (отдельно по отоплению, вентиляции, ГВС), допустимые параметры температуры и давления на границе балансовой принадлежности, зависимость температуры подачи от уличной температуры, а также указания о необходимости оснащения узла средствами для удаленной передачи данных.

Важно: теплоснабжающая организация не должна требовать установку конкретных моделей оборудования. Список приборов остается за проектировщиком и заказчиком при условии их соответствия установленным требованиям.

Если тепловая нагрузка объекта не превышает 0,2 Гкал/ч, нормы допускают использование готовых проектных решений от изготовителя теплосчетчиков. Такие типовые схемы достаточно адаптировать к реальным условиям — привязать к планировке и уточнить монтажные размеры. Для более крупных нагрузок требуется индивидуальный проект с расчетным обоснованием каждого технического решения.

При проектировании учитываются:

• фактическая схема подключения (зависимая или независимая);

• наличие отдельных контуров отопления, вентиляции и ГВС;

• необходимость измерения возвратного теплоносителя;

• требования к прямым участкам перед преобразователями расхода;

• возможность безопасного обслуживания и поверки оборудования.

Схема и основные компоненты узлов учета тепловой энергии

Стандартный узел учета включает:

Тепловычислитель обрабатывает сигналы от измерительных устройств, рассчитывает объем потребленного тепла и формирует архивы данных — как правило, часовые, суточные и месячные. Объем и срок хранения информации определяются производителем прибора. Одни модели аккумулируют суточные данные несколько лет, другие накапливают месячные архивы 5–10 лет. Это позволяет восстановить данные при спорных ситуациях за любой необходимый период.

Расходомеры устанавливаются на подающем и обратном трубопроводах, а при наличии ГВС — на трубопроводах горячего водоснабжения. Диаметр приборов подбирается так, чтобы рабочие расходы не выходили за пределы нормируемого диапазона.

Термопреобразователи монтируются в трубопровод через погружные гильзы и измеряют температуру теплоносителя, необходимую для расчета тепловой энергии.

Датчики давления — опциональное, но полезное дополнение, которое позволяет контролировать гидравлический режим. Совокупность показаний по расходу, температуре и давлению дает более полную картину состояния системы.

Для защиты и обслуживания оборудования предусматриваются фильтры (очистка от механических примесей) и запорная арматура (отключение участков без слива теплоносителя). Электронные компоненты размещаются в шкафу КИПиА, защищающем от внешних воздействий и несанкционированного доступа. При необходимости передачи данных в диспетчерскую включаются в состав линии связи (кабели, GSM-модемы, интерфейсные модули).

Принципиальная схема узла разрабатывается с учетом типа системы теплоснабжения (открытая/закрытая, зависимая/независимая) и конструкции теплопотребляющих установок. Схема должна обеспечивать измерение всего объема теплоносителя, поступающего к потребителю и возвращаемого от него.

При разработке схемы учитываются:

• диаметр трубопроводов;

• расчетный расход;

• давление и температура теплоносителя;

• условия размещения оборудования;

• требования к прямым участкам перед расходомерами;

• удобство обслуживания и поверки.

Этапы проектирования как подготовка к согласованию

Процесс разработки делится на четыре последовательных этапа, каждый из которых требует участия квалифицированных специалистов.

Этап 1. Оформление технических условий. Инициатор направляет официальный запрос в теплоснабжающую организацию. Та, в свою очередь, обязана предоставить технические условия с перечнем исходных параметров, необходимых для дальнейшего проектирования. Если в регламентный срок ТУ не поступили либо не содержат требуемой информации, заказчик вправе вести разработку самостоятельно, уведомив об этом поставщика ресурса.

Этап 2. Выезд на объект и обследование. Специалисты проводят визуальный осмотр помещения, где планируется установка узла учета, оценивают состояние инженерных систем и сверяют фактическую схему подключения с документацией. Важно убедиться, что условия договора соответствуют реальной конфигурации узла.

Этап 3. Комплектация проектной документации:

• договор поставки тепловой энергии (в т. ч. приложения: нагрузки, акты разграничения);

• схему подключения к теплосетям;

• чертежи размещения УУТЭ;

• план расстановки датчиков, оборудования и прокладки кабелей;

• электросхемы;

• конфигурации настройки приборов;

• план пломбировки;

• формулы для расчета тепла;

• почасовые расходы теплоносителя по каждому контуру;

• шаблоны отчетных документов;

• монтажные узлы расходомеров, термометров и датчиков давления;

• полный перечень приборов.

Этап 4. Согласование. Документация направляется в адрес теплоснабжающей организации, выдавшей исходные ТУ. На проверку отводится не более 15 рабочих дней. Если замечаний нет, проект считается одобренным автоматически. При выявлении несоответствий направляется перечень корректировок, после внесения которых проект подается повторно.

Качественная проработка проекта на стадии проектирования минимизирует вероятность отказа при согласовании и позволяет запустить узел учета в работу без задержек.

Реализация и современные тенденции проектирования

Главный тренд последних лет — подключение узлов учета к автоматизированным информационно-измерительным системам (АИИС). Технические условия все чаще содержат требования к возможности дистанционного съема показаний. Постоянный мониторинг позволяет в моменте выявлять нештатные ситуации: скачки давления, отклонения температуры, выход приборов из строя.

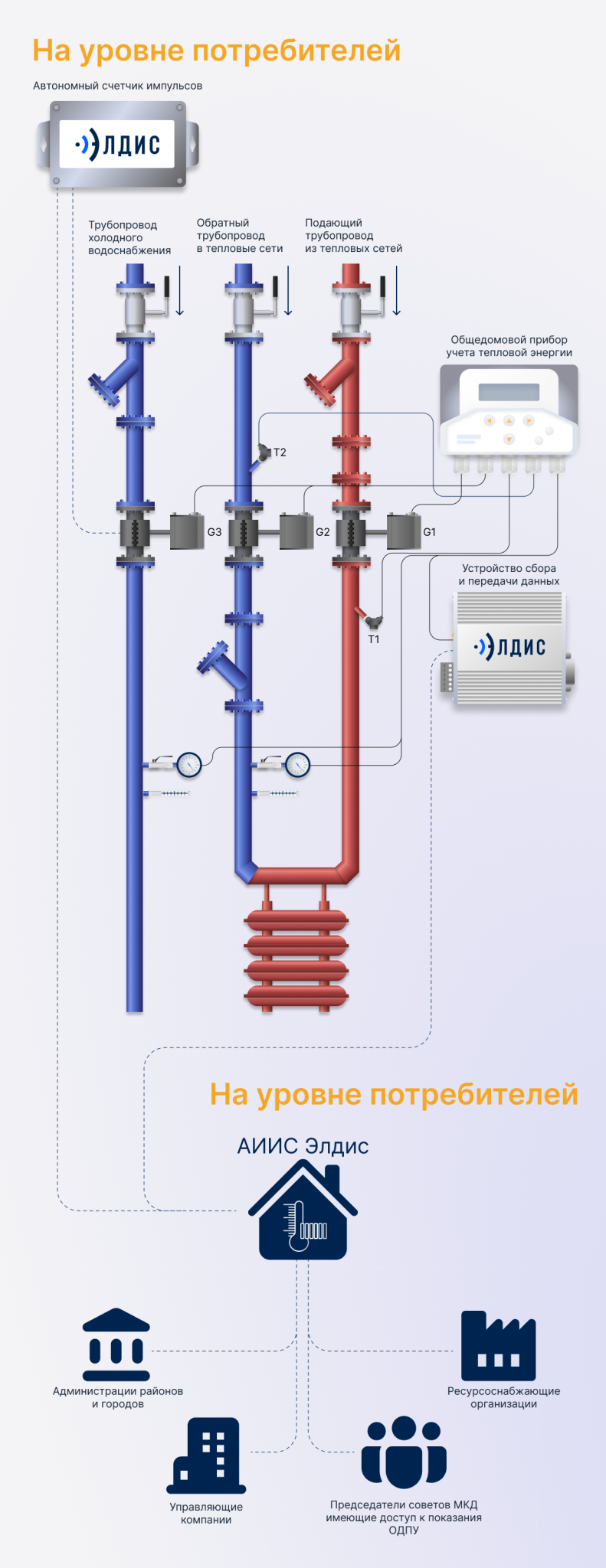

Одним из решений является АИИС Элдис. Система объединяет отдельные узлы учета в единую информационную среду и обеспечивает автоматический сбор данных с тепловычислителей без участия персонала.

Результат: обслуживающая организация получает данные онлайн, управляющая компания освобождается от ручного снятия показаний, жители видят прозрачные начисления, а нештатные ситуации фиксируются до того, как приведут к серьезным потерям.

Предусмотреть интеграцию с АИИС Элдис целесообразно уже на стадии создания проекта — для этого в схему включается прибор учета тепла (тепловычислитель), оснащенный цифровыми интерфейсами связи RS-485 и/или RS-232. Он впоследствие может передавать данные на внешние устройства, например, модемы.

Таким образом, проектирование тепловых узлов учета — это не просто подготовка документации для установки счетчика, а формирование инженерной и цифровой основы для точного учета, контроля и оптимизации теплопотребления на объекте.
