Сведение балансов тепловой энергии для ТСО в АИИС Элдис

Потери тепла в системе теплоснабжения — это прямые финансовые убытки для любой ТСО. Чтобы их контролировать, нужно точно знать разницу между тем, сколько ресурса отпустил источник и сколько дошло до потребителя. Эта разность показателей отражает фактические потери в системе теплоснабжения и напрямую влияет на энергетическую и экономическую эффективность работы ТСО.

АИИС Элдис предоставляет специализированный модуль, который автоматически рассчитывает тепловые и материальные балансы, а также учитывает допустимые погрешности приборов учета и формирует детальную аналитику по отклонениям. Решение позволяет оперативно выявлять проблемные участки сети и делать управленческие выводы на основе объективных данных, тем самым снижать потери в системе теплоснабжения.

Запросить демонстрацию

Кому требуется модуль сведения балансов

Федеральные теплоснабжающие организации

Для крупных ТСО с разветвленной филиальной структурой модуль становится инструментом централизованного анализа потерь по множеству источников и потребителей. Система позволяет формировать балансы по произвольным группам объектов, сопоставлять показатели разных филиалов и анализировать динамику в краткосрочном и долгосрочном периодах.

Результат — единая методика расчета, прозрачная картина потерь по всей структуре и возможность принимать взвешенные решения на основе сопоставимых данных.
Локальные теплоснабжающие организации

Автоматизация сведения балансов избавляет небольшие ТСО от необходимости вручную обрабатывать массивы архивных данных с приборов учета и применять сложные формулы. Система автоматически проверяет синхронность показаний, учитывает допустимые погрешности и формирует аналитические отчеты по выбранным схемам.

Результат — сокращение времени на подготовку расчетов, снижение вероятности ошибок и переход от разовых проверок к регулярному контролю потерь.

Узнать, подойдет ли вам модуль

Как работает модуль сведения балансов в АИИС Элдис

В основе модуля сбор, стандартизация и проверка данных на достоверность с последующим расчетом отпуска и потребления на основе алгоритмов, заимствованных из нормативной документации и авторских методик специалистов АО "Элдис".

Формирование балансовой схемы

Пользователь настраивает связи между источниками (Котельные, ТЭЦ), сетевыми объектами (ЦТП, ТК) и потребителями.

В рамках схемы можно настроить формирование:

общего теплового баланса;
материального баланса по массе теплоносителя;
раздельных балансов горячего водоснабжения и отопления;
балансов по подающим и обратным трубопроводам.

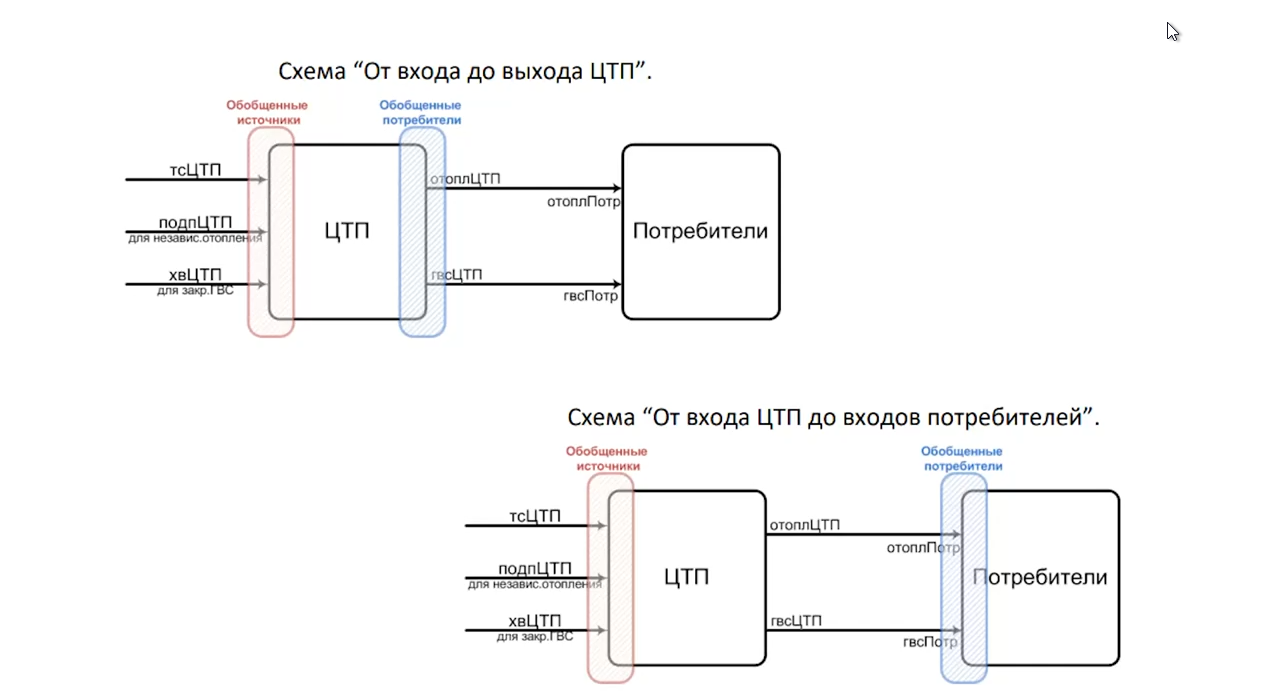

Задачи можно разделить на условные типы по участку, типу трубопровода, ресурсам и т. д. Например, для ЦТП можно решать балансовые задачи от входа ЦТП до потребителей (с учетом всех ресурсов) или от выхода ЦТП до входов потребителей по конкретному трубопроводу.

Просмотреть

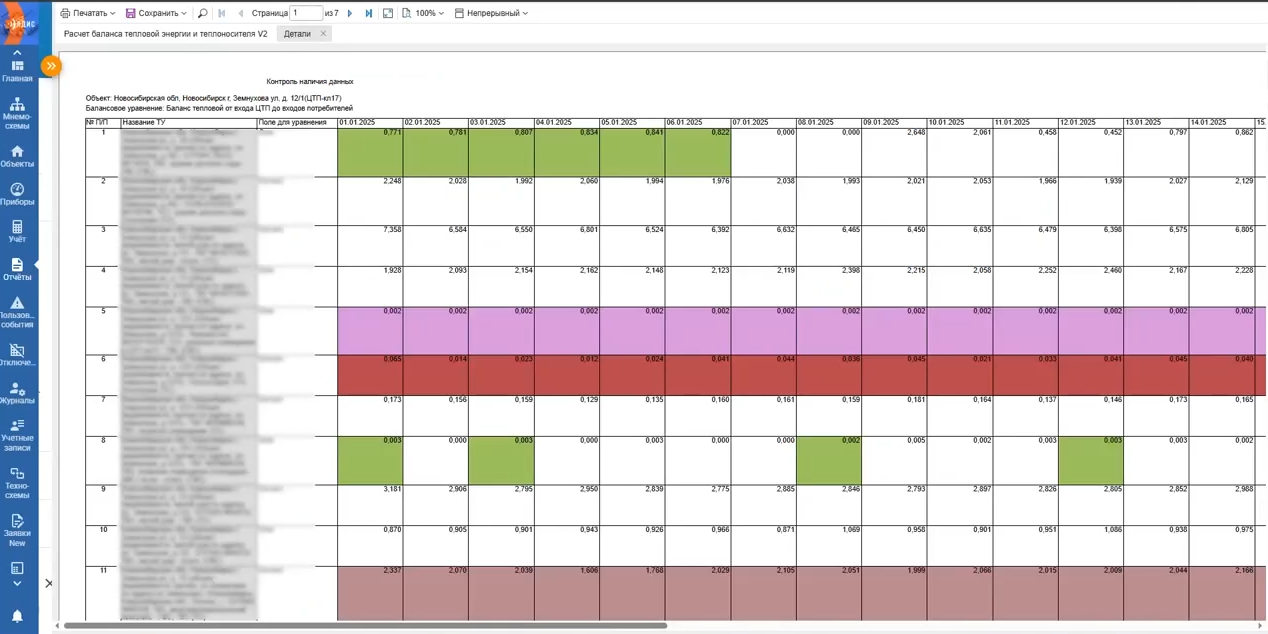

Автоматический сбор и синхронизация данных

АИИС собирает показания со всех приборов учета, включенных в схему. В балансовых уравнениях участвуют десятки, сотни и даже тысячи приборов учета одновременно. Система отслеживает согласованность показаний во времени: для корректного расчета по суточным архивам расхождение внутренних часов приборов допускается не более 2,4 часа.

Просмотреть

Автоматический расчет баланса

Расчет баланса выполняется по уравнению:

ΔР = ∑Рист – ∑Рпотр

где Р — это измеряемая или вычисляемая из учтенных параметров величина одного из энергоресурсов.

Для ЦТП доступны детализированные уравнения: баланс по отоплению, ГВС, раздельно по подающим и обратным трубопроводам. Это позволяет точно установить, где именно возникают потери — в изоляции или из-за утечек. Балансовых схем только для одной конкретной ЦТП может быть 20 вариантов.

Просмотреть

Анализ потерь

На основе рассчитанных данных система формирует аналитику потерь: сравнивает фактические значения с нормативами, отслеживает динамику отклонений и фиксирует аномальные скачки. Отдельно анализируются подающие и обратные трубопроводы. Синхронные разнонаправленные отклонения в них сигнализируют о возможных паразитных перетоках через неисправную арматуру.

Учет погрешности измерений

Система автоматически рассчитывает допустимую погрешность всех приборов учета (в первую очередь расходомеров чаще всего в рамках ±2%) и определяет «коридор нулевого баланса». Отклонения, выходящие за его пределы, сигнализируют о реальных проблемах, требующих вмешательства.

Просмотреть

Работа при отсутствии данных

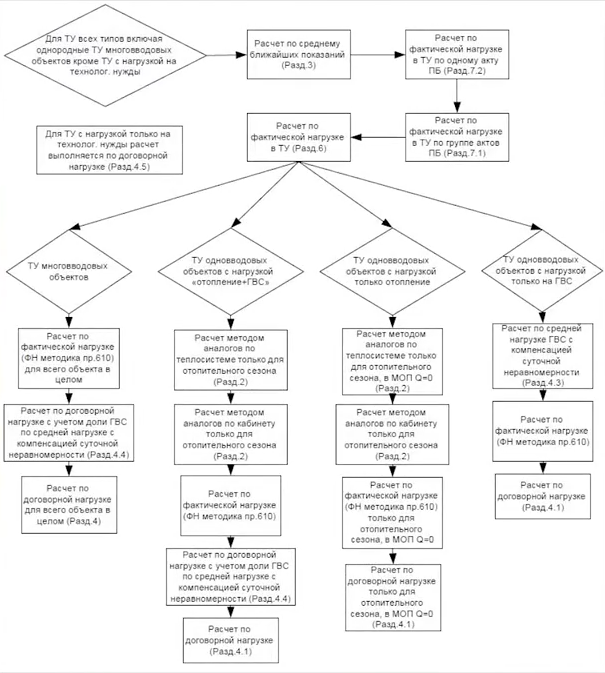

Если по по ряду приборов учета отсутствуют показания или часть периода, модуль поддерживает применение расчетных зависимостей (например, по температуре наружного воздуха) или метода аналогов. При этом система фиксирует повышенную погрешность таких расчетов и отображает это в отчетности. В АИИС Элдис реализовано более 10 замещающих алгоритмов — они автоматически восполняют пробелы, если данные с приборов временно не поступают.

Просмотреть

Формирование отчетов

По итогам сведения баланса формируются:

таблицы с посуточной детализацией по источникам и потребителям;
значения отклонений в натуральных и процентных показателях;
графики, отражающие динамику потерь;
детализация по каждому узлу учета;
аналитические отчеты по выбранным схемам.

Просмотреть

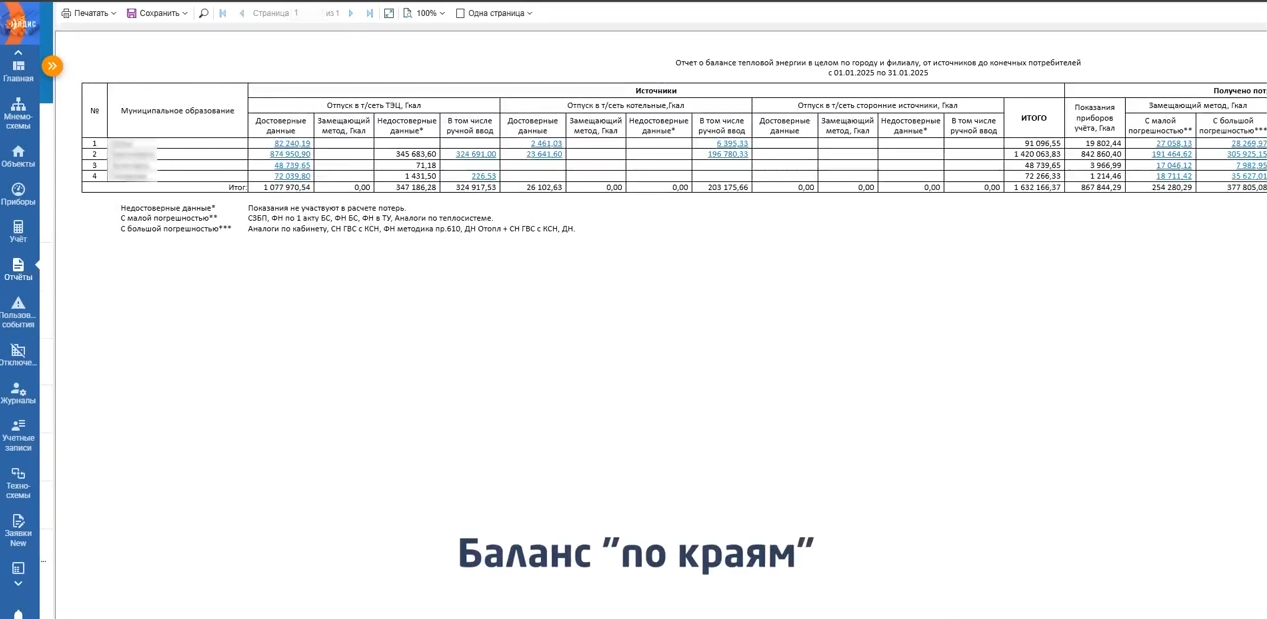

Пример отчета в формате «Баланс „по краям“»: отчет формируется сразу по всему городу или филиалу — от всех источников до всех потребителей.

Просмотреть

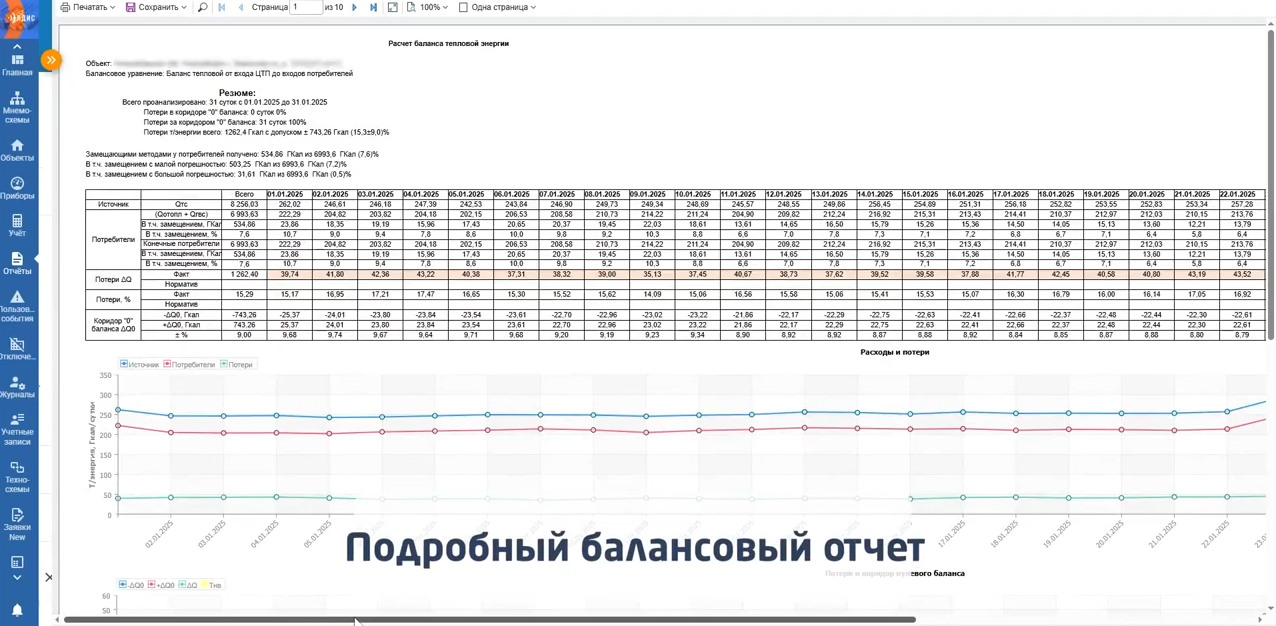

Вид сформированного «Подробного балансового отчета», в котором можно анализировать динамику изменения потерь по конкретному обобщенному источнику.

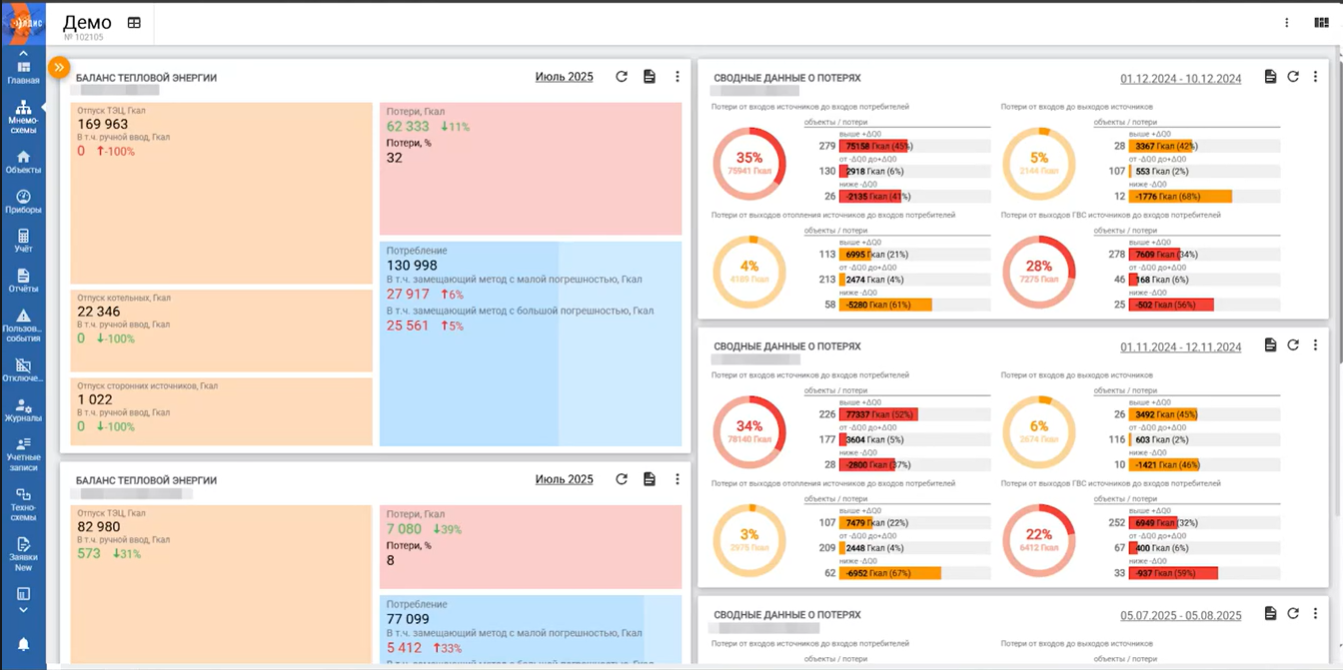

Виджет «Баланс тепловой энергии» может быть размещен на главном экране или памятка для постоянного контроля.

Просмотреть

Посмотреть, как это работает

Дополнительные возможности модуля

Помимо базового расчета баланса, модуль предоставляет инструменты для глубокого анализа причин потерь:

Анализ потерь по подающим и обратным трубопроводам — позволяет отделить утечки теплоносителя от теплопотерь через изоляцию.
Диагностика паразитных перетоков — выявление неисправной арматуры на перемычках по синхронным разнонаправленным отклонениям в подаче и «обратке».
Мониторинг динамики потерь — оценка изменений за короткие и длительные промежутки времени.
Замещающие методы расчета — восстановление пробелов в данных по температуре наружного воздуха (погрешность 12–18%) или с помощью объектов-аналогов (погрешность 25–27%) для сохранения целостности баланса.

Посмотреть дополнительные возможности

Как меняется процесс контроля потерь

Для федеральных ТСО

Разрозненные расчеты по филиалам и сложное объединение данных заменяются централизованным автоматическим сведением балансов.

Результат: единая методика расчета, сопоставимость показателей по регионам, повышение управляемости и точности планирования.

Для локальных ТСО

Ручной расчет по формулам и длительный анализ отклонений заменяются автоматической обработкой данных.

Результат: экономия времени специалистов, снижение ошибок и оперативное выявление проблемных участков сети.

Посмотреть процесс в работе

Ответы на частые вопросы

Какую именно информацию дает сведение баланса?

Позволяет определить объем потерь в сетях — разницу между ресурсом, отгруженным источником, и тем, что зафиксировано у потребителей.

Решение

Сведение балансов тепловой энергии для ТСО

Влияет ли погрешность счетчиков на точность расчетов?

Да, и это учтено. Система автоматически рассчитывает допустимый коридор погрешности и считает потерями только отклонения за его пределами.

Решение

Сведение балансов тепловой энергии для ТСО

Возможно ли оценивать потери отдельно по отоплению и горячему водоснабжению?

Да, модуль позволяет вести раздельный учет по каждому контуру и типу трубопровода.

Решение

Сведение балансов тепловой энергии для ТСО

Как быть, если с отдельных приборов учета не пришли данные?

Система позволяет применять замещающие методы, но предпочтительным остается обеспечение работоспособности ПУ.

Решение

Сведение балансов тепловой энергии для ТСО

Порядок подключения модуля

Консультация и аудит

Специалисты изучают вашу схему теплоснабжения и предлагают цели и необходимый уровень детализации балансов.
Настройка балансовых схем

В системе создаются балансовые схемы, настраиваются уравнения расчета (общие, по видам ресурса, по трубопроводам). Подключаются и синхронизируются необходимые приборы учета.
Обучение и запуск в эксплуатацию

Автоматическое сведение балансов включается в рабочий контур. Специалисты обеспечивают сопровождение.

Подключить модуль

Видео о модуле

Другие решения для комплексного управления теплоснабжением

Контроль качества теплоснабжения с помощью АИИС ЭЛДИС

Модули АИИС Элдис интегрированы между собой и позволяют выстроить единую систему коммерческого учета, анализа потерь, предбиллинга и контроля качества ресурса. Использование комплекса решений повышает управляемость теплоснабжения и снижает операционные риски.
