Отчет по анализу соблюдения температурного режима (за несколько периодов)
Отчет предназначен для анализа соблюдения температурного режима теплоснабжения в динамике нескольких временных периодов. Для каждой точки учета формируется сводная информация по каждому месяцу в отдельности, что помогает отслеживать сезонные изменения и выявлять периоды с устойчивыми нарушениями.
Отчет анализирует два основных параметра:
- температуру подачи (Т1);
- температуру обратного трубопровода (Т2).
Сравнение выполняется с учетом допустимых отклонений, заданных в настройках отчета.
Параметры формирования отчета
При формировании отчета задаются:
- точки учета;
- анализируемый период;
- допустимое отклонение для температуры подачи Т1;
- допустимое отклонение для температуры обратки Т2.
Структура отчета

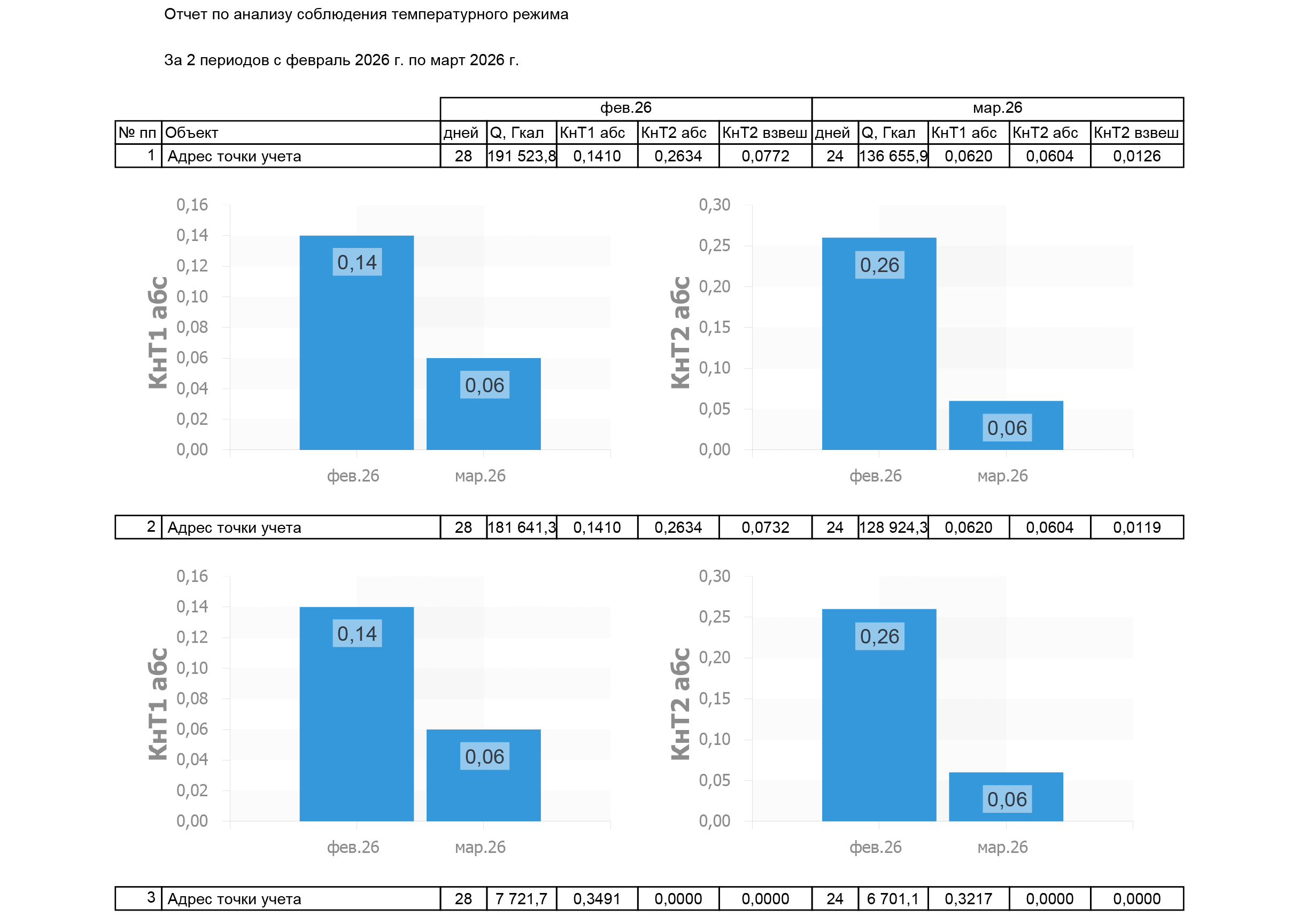

Отчет формируется в виде сводной таблицы по точкам учета. Если выбранный период охватывает несколько месяцев, отчет разбивается на блоки, соответствующие каждому месяцу.
В таблице отображаются следующие показатели:
- Порядковый номер записи с возможностью раскрытия графиков (при нажатии на «+» отображаются графики значений КнТ1 абс и КнТ2 абс — комплексных показателей, учитывающих процент и среднюю величину перетопа/недотопа);
- Адрес объекта;
- Данные за выбранные дни, полученные с приборов за учета и прошедшие проверку на достоверность;
- Суммарное потребление тепловой энергии за месяц (Q, Гкал);
- КнТ1 абс — интегральный показатель нарушений по температуре подачи, рассчитываемый на основе процента и средних значений перетопа и недотопа с учетом настроечных коэффициентов.
Рассчитывается по формуле:
(Т1ПроцентПеретоп" * "КнТ1Коэфф" + (“Т1СреднПеретоп" при null = 0) * "КнТ1Коэфф" + "Т1ПроцентНедотоп" * "КнТ1Коэфф" - ("Т1СреднНедотоп” при null = 0) * "КнТ1Коэфф") / 100; - КнТ2 абс — аналогичный показатель для температуры обратного трубопровода.
Рассчитывается по формуле:
("НеКорректноеТ2Процент" * "КнТ2Коэфф" + (“НеКорректноеТ2Среднее ” при null = 0) * "КнТ2Коэфф") / 100; - КнТ2 взвеш — показатель, корректирующий КнТ2 с учетом фактического потребления тепловой энергии за месяц.
Рассчитывается по формуле:
"КнТ2Коэфф" * "Q, Гкал" / дней / "СуммаQНаПериод”.
Для каждой точки учета дополнительно доступны графики значений коэффициентов, позволяющие визуально оценить изменения температурного режима.
Подход дает возможность ранжировать объекты по степени серьезности нарушений температурного режима и отслеживать их динамику помесячно, что особенно ценно при планировании ремонтных и настроечных работ.
