Качество и баланс ХВС

При эксплуатации систем холодного водоснабжения важен не только общий объем отпуска, но и соотношение между подачей ресурса источником и фактическим потреблением у подключенных объектов. Несоответствие этих значений формирует потери, которые требуют анализа.

Отчет «Качество и баланс ХВС» предназначен для поиска потерь в сетях между источниками и потребителями, а также для анализа возможных причин их возникновения — прорывов, утечек, некорректной работы запорной арматуры или приборов учета. Результаты отчета рассматриваются как первичный признак наличия проблем и требуют подтверждения дополнительными проверками.

По структуре отчетная форма схожа с формой «Расчет баланса тепловой энергии и теплоносителя V2», однако адаптирована для систем холодного водоснабжения.

Содержание и структура отчета

Перед запуском отчета пользователь выполняет следующие настройки:

• Выбор объектов-источников ХВС, по которым будет сформирован отчет.
• Указание анализируемого периода.
• Задание значений ключевых аналитических параметров:
  • «Минимальная корреляция» — значение минимального допустимого значения коэффициента корреляции с типовым суточным циклом;

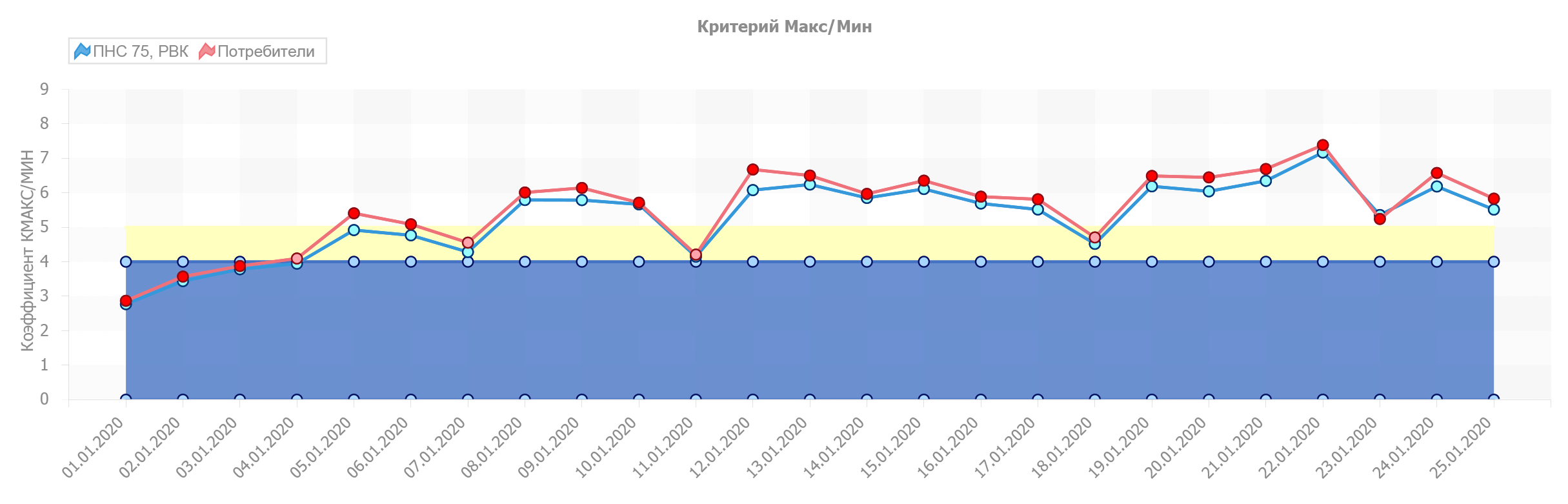

  • «Минимальный К max/min» — минимально допустимое значение отношения вечернего максимума расхода к ночному минимуму.

1. Резюме.

В верхней части таблицы отображается адрес объекта-источника. Ниже располагается краткое резюме, включающее:

• суммарные потери;
• потери в пределах коридора нулевого баланса;
• потери за его пределами;
• общий объем измеренных отклонений.

Резюме позволяет быстро оценить масштаб несоответствий без перехода к детальной части.

2. Основная таблица.

Центральный элемент отчета, структурированный по следующим блокам:

Блок «Источник». Содержит показатели по источнику холодного водоснабжения:

• расход — объем поданной в сеть воды;
• коэффициент корреляции;
• K max/min;
• суммарное потребление электроэнергии;
• удельное потребление электроэнергии (на отпуск);
• удельное потребление электроэнергии по потребителям.

Этот блок позволяет сопоставить объем поданной воды и параметры режима работы источника.

Блок «Потребители». Содержит данные по расходу каждого подключенного потребителя.

Блок «Сумма потребителей». Здесь отображены детализированные показатели по совокупному потреблению:

• Общий расход.
• Корреляция суммарного графика потребления.
• К max/min суммарного потребления.

Сопоставление этих показателей с аналогичными параметрами источника позволяет оценивать синхронность режимов подачи и потребления воды.

Блок «Потери». Ключевой аналитический блок, содержащий три типа показателей:

• Абсолютные потери (DV) — разность между объемом по источнику и суммой по потребителям.
• Скачок потерь (DVi+1/DVi) — отношение текущего значения разности к предыдущему.
• Относительные потери (%) — доля разности в процентах от объема источника.
• Значения границ коридора «0» баланса (−V0 и +V0).

Такая структура позволяет анализировать как статическое отклонение, так и его динамику.

В отчете реализована возможность быстрого перехода к формам источника и потребителей. Клик на соответствующий элемент открывает детальную карточку объекта с расширенной информацией для детального анализа.

Практическое применение

Отчет применяется специалистами эксплуатационных служб и руководителями направлений водоснабжения для системного контроля баланса холодной воды на уровне источника и подключенных потребителей, чтобы осуществлять:

• Контроль соответствия отпуска и потребления. Сопоставление расхода по источнику и суммарного расхода по потребителям позволяет выявлять фактические потери. Отображение абсолютных и относительных отклонений дает понимание масштаба расхождений.
• Выявление участков с превышением коридора нулевого баланса. Анализ значений относительно границ −V0 и +V0 позволяет определить, выходят ли потери за допустимые пределы. Это формирует основание для назначения технической проверки конкретного источника или участка сети.
• Анализ динамики отклонений. Показатель скачка DVi+1/DVi позволяет оценить изменение потерь во времени. Резкое увеличение разности между отпуском и потреблением может свидетельствовать о возникновении новой утечки или изменении режима работы.
• Контроль режимных параметров источника. Отображение коэффициента корреляции и Kmax/min по источнику позволяет оценить характер его работы. Несоответствие типовым значениям может указывать на нестабильность подачи или особенности нагрузки.
• Оценка энергоэффективности. Сопоставление расхода и показателей потребления электроэнергии (суммарных и удельных) позволяет анализировать эффективность работы источника в рамках балансовой картины.
• Формирование перечня объектов для детального анализа. Возможность перехода к формам источника и потребителей обеспечивает быстрое углубление в проблемную зону без повторного поиска данных.

Таким образом, отчет используется как инструмент регулярного балансового контроля ХВС и позволяет выявлять источники отклонений, требующие технического обследования или корректировки режима эксплуатации.
