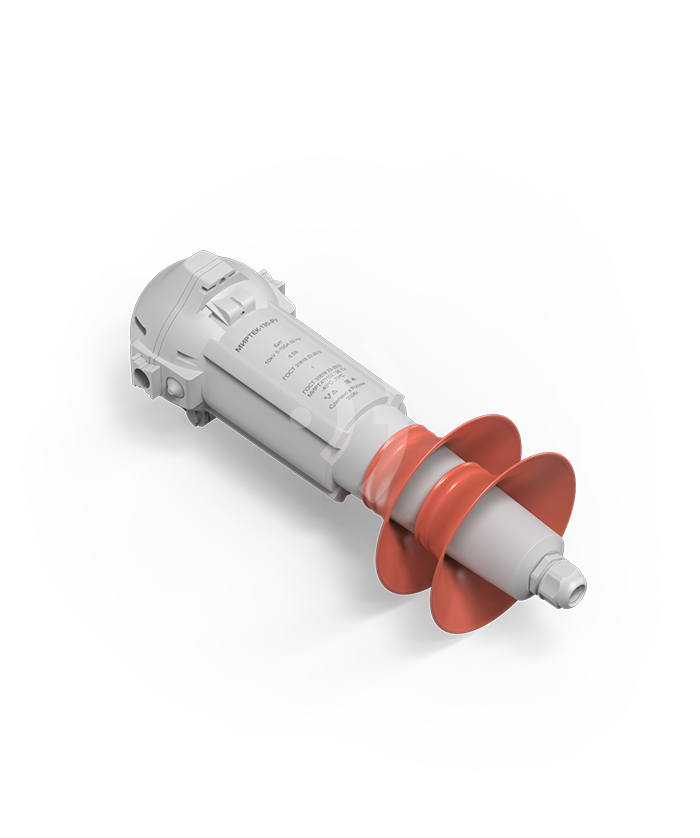

МИРТЕК-135

Высоковольтные приборы учёта электрической энергии трёхфазные многофункциональные «МИРТЕК-135-РУ».

ВПУ являются приборами учёта непосредственного включения и заменяют собой пункты коммерческого учёта.

Применяются в трёхфазных трёхпроводных сетях переменного тока промышленной частоты напряжением 6(10) кВ с изолированной нейтралью. Устройство имеет возможность организации многотарифного учёта электроэнергии с передачей накопленной информации через радиоинтерфейс 433 МГц и GSM/GPRS.

ВПУ предназначены для установки на воздушных линиях, выполненных проводами марок АС (алюминиево-стальной провод без изоляции) или СИП (самонесущий изолированный провод) около промежуточных или концевых опор.

В комплект поставки входит модуль отображения информации МИРТ-835.

Ключевые особенности

• Основные гальванически развязанные интерфейсы:
  • RF1 радио канал на частоте 433МГц.
  • GSM/GPRS.
  • Оптоволоконный интерфейс (служебный канал).
  • ГЛОНАСС/GPS (синхронизация времени).
• Конструктивно ВПУ состоят из трёх блоков, два из которых - измерительные, один соединительный.
• Блоки измерительные (далее БИ) подключаются по схеме Арона.
• Для измерения тока применены электронные датчики тока на основе катушки Роговского, взамен трансформаторов тока с металлическим сердечником, применяемых в ПКУ.
• Для измерения напряжения используется резистивный делитель, взамен электромагнитных трансформаторов напряжения.
• Измеряют: два фазных тока Ia (I1) , Ic (I2), два линейных напряжения Uab (U1-2), Ubc (U2-3) и углы между ними.
• На основании полученных измерений ведется расчёт активной, реактивной и полной энергии, а также третьего фазного тока Ib (I2) и линейного напряжения Uca (U3-1).
