Модуль передачи данных теплоснабжения в ГИС «ЖКХ-Контур»

Передача данных в государственные информационные системы — обязательное требование для теплоснабжающих организаций Московской области. Предприятиям этого региона необходимо постоянно отправлять регулирующему органу параметры работы объектов: температуру и давление в подающем и обратном трубопроводах, а также сведения об объекте и организации.

ГИС «ЖКХ-Контур» является преемником ВИС МВИТУ и сохраняет требования к составу, формату и периодичности передаваемых данных. Ошибки, пропуски или несвоевременная передача фиксируются и могут стать основанием для претензий со стороны контролирующих органов.

АИИС Элдис решает эту задачу как технологическую. Система автоматически собирает данные с приборов учета и датчиков, передает их в требуемом формате и отправляет в «ЖКХ-Контур» по заданному расписанию. Это исключает ручной сбор показаний и минимизирует риски штрафов за неисполнение обязательств.

Запросить демонстрацию

Кому требуется модуль передачи данных теплоснабжения в ГИС «ЖКХ-Контур»

Теплоснабжающие организации (ТСО)

Для выполнения обязательных требований по передаче данных (по G или Gm, в случае отсутствия первого) о температуре, давлении и расходе на точке выхода теплоносителя из котельной. Решение системы Элдис позволяет настроить автоматический экспорт показаний в формате «JSON» (протокол для хранения и обмена данными) через API (интерфейс программирования приложений), исключая ручной ввод и снижая нагрузку на персонал.
Котельные и теплогенерирующие объекты

Для оперативного контроля параметров теплоносителя в режиме реального времени. Система передает данные с заданной дискретностью: 1 раз — в 15 минут. Требования к набору передаваемых данных и частоте их отправки периодически меняется. Изначально необходимо было передавать информацию 1 раз в час, затем требования скорректировались, а частота увеличилась и стала равной 1 раз в 15 минут. АИИС Элдис оперативно подстраивается под изменения требований, благодаря чему данные передаются в ГИС «ЖКХ-Контур» четко и в срок.
Управляющие компании (УК)

Для автоматизированного съема показаний с большого количества датчиков (давление, температура на входах и выходах по каждому контуру). Решение Элдис на базе контроллера EL-4100 и модуля EL-1503 обеспечивают синхронный сбор данных по расходу и подпитке с точек контроля.

Узнать, подойдет ли вам модуль

Как работает модуль передачи данных в ГИС «ЖКХ-Контур»

Интеграция между АИИС Элдис и ГИС «ЖКХ-Контур» построена на принципах автоматического экспорта данных в формате, который требуют государственные системы, и без участия персонала.

Сбор и подготовка данных

Система получает данные с приборов учета и датчиков: температуру, давление и другие параметры. Эта информация дополняется служебными сведениями:

идентификатор объекта, полученный из ГИС «ЖКХ-Контур»;
адрес и координаты;
тип объекта;
данные организации (ИНН, наименование);
временные метки.

Передача данных без этих параметров невозможна: государственная система не принимает неполные записи.

Настройка интеграции

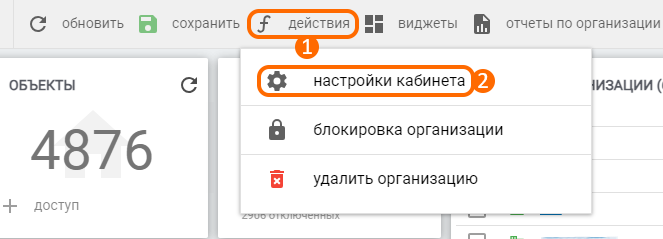

Отправка информации настраивается через раздел «Экспорт в ЖКХ-КОНТУР» в настройках кабинета АИИС Элдис.

Просмотреть

Для настройки требуется:

роль пользователя «Администратор кабинета»;
доступ к родительской организации;
указание токена для передачи данных;
выбор типа передаваемых данных (текущие или архивные);
активация опции передачи данных.

Просмотреть

После включения параметра «Активность интеграции» система начинает автоматическую передачу данных без участия пользователя.

Управление точками учета

Передача выполняется только по выбранным точкам учета.

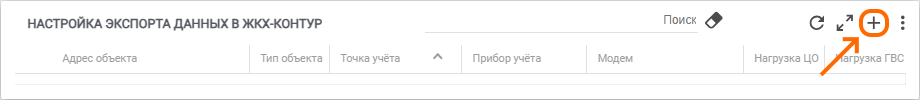

Добавление и удаление точек учета осуществляется через интерфейс виджета: пользователь формирует перечень объектов, по которым требуется передача данных.

Просмотреть

Отправка выполняется только при соблюдении обязательных условий:

у объекта указан идентификатор;
у точки учета заполнен параметр «Номер ввода»;
включено чтение текущих значений.

Функция поддерживается для типов объектов: МКД, ЦТП, котельные.

Формирование и передача данных

Частота анализа наличия данных (свежих записей) в АИИС зависит от настроек чтения, которые установил пользователь на точках учета в системе. Если АИИС обнаруживает новые данные, то осуществляет их передачу

Цикл отправки информации выполняется автоматически после активации интеграции и не требует действий со стороны пользователя. Подготовленные данные формируются в формат «JSON» и передаются через API.

Типовые сценарии подключения

Подключение не требует полной замены оборудования. В зависимости от текущего оснащения объекта система Элдис предлагает один из четырех вариантов подключения.

Ситуация 1. Теплоисточник не оснащен датчиками с возможностью передачи данных.

Поставляется комплект оборудования: датчики температуры и давления, модуль ввода аналоговых сигналов, модем. Выполняется настройка работы с АИИС Элдис для передачи данных в ГИС «ЖКХ-Контур».

Ситуация 2. Есть теплосчетчик, но нет модема.

Два варианта решения:

поставка преднастроенного модема с консультационной поддержкой по подключению;
решение под ключ: модем, монтаж, настройка, подключение к АИИС Элдис.

Ситуация 3. Есть теплосчетчик, датчики и модем.

Выполняется настройка модема для работы с АИИС Элдис и корректной передачи данных в ГИС «ЖКХ-Контур».

Ситуация 4. Клиент уже использует АИИС Элдис.

Пользователь указывает необходимые идентификаторы, затем переходит в настройки личного кабинета и включает передачу данных в ГИС «ЖКХ-Контур». Дополнительное оборудование не требуется.

Посмотреть, как это работает

Дополнительные возможности модуля

Модуль предоставляет инструменты для управления передачей данных и контроля состава информации.

выбор типа передаваемого архива — текущие (каждые 5 минут) или часовые (каждые 10 минут);

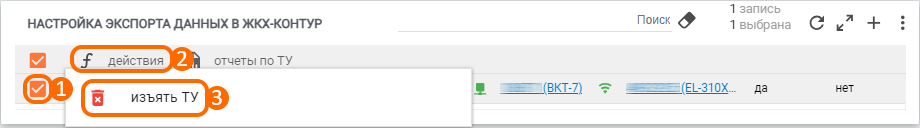

гибкое управление точками учета — добавление и удаление точек учета через виджет интеграции, с помощью кнопки «Действия» → «Изъять ТУ», поиск по идентификатору ТУ, серийному номеру прибора, адресу объекта;

контроль условий передачи — автоматическая проверка заполнения обязательных параметров («Номер ввода», идентификатор объекта, включение чтения текущих значений);
экспорт данных о точках учета — выгрузка таблицы с информацией о подключенных точках учета на компьютер;
настройка отображения — изменение состава и порядка отображаемых столбцов в виджете для удобства работы;
масштабирование — поддержка одновременной передачи данных по неограниченному количеству точек учета организации.

Посмотреть дополнительные возможности

Как меняется процесс передачи данных

Для теплоснабжающих организаций (ТСО)

Ручное снятие показаний, заполнение отчетов и риски штрафов за несвоевременную передачу данных заменяются автоматическим экспортом показаний через API.

Результат: передача данных без участия персонала, исключение ошибок ручного ввода, выполнение обязательных требований регуляторов и минимизация рисков штрафов.

Для обслуживающих организаций

Разрозненные выезды для снятия показаний и отсутствие оперативной информации о состоянии объектов заменяются удаленным контролем параметров теплоисточников и ЦТП в режиме реального времени.

Результат: оперативное выявление аварийных ситуаций (скачки давления, отклонения температуры), снижение затрат на выезды, возможность быстрого реагирования на нештатные ситуации.

Посмотреть процесс в работе

Ответы на частые вопросы

Какие объекты обязаны передавать данные в ГИС «ЖКХ-Контур»?

Теплогенерирующие компании должны обеспечить передачу данных с котельных, ЦТП и других объектов теплоснабжения.

Решение

Контроль качества теплоснабжения с помощью АИИС ЭЛДИС

В каком формате передаются данные?

Информация передается в формате «JSON» через API с использованием уникального токена для идентификации организации.

Решение

Контроль качества теплоснабжения с помощью АИИС ЭЛДИС

Что делать, если на объекте нет датчиков или модема?

Компания Элдис поставляет полный комплект оборудования: датчики, модули ввода сигналов, модемы. Возможна продажа только недостающих компонентов.

Решение

Контроль качества теплоснабжения с помощью АИИС ЭЛДИС

Как подключить уже работающую котельную к системе?

Если на объекте установлен теплосчетчик с датчиками, то достаточно добавить модем и настроить передачу данных. АИИС Элдис поддерживает большинство существующих приборов учета.

Также есть решения, которые позволяют подключать точки учета к системе с разным набором устройств, в том числе и без теплосчетчика.

Решение

Контроль качества теплоснабжения с помощью АИИС ЭЛДИС

АИИС Элдис передает данные только в ГИС «ЖКХ-Контур»?

Нет. АИИС Элдис используется в 86 регионах России, на платформе зарегистрировано более 62 000 организаций.

Интеграция с ГИС «ЖКХ-Контур» — одно из доступных решений. При необходимости могут быть настроены интеграции с другими информационными системами.

Решение

Контроль качества теплоснабжения с помощью АИИС ЭЛДИС

Подключить модуль

Порядок подключения модуля

Получение идентификаторов объектов

Для осуществления интеграции необходимо получить идентификаторы объектов в ГИС «ЖКХ-Контур». Для этого требуется отправить соответствующий запрос в ГИС.
Обеспечение условий для передачи данных

У объектов должен быть указан идентификатор, полученный из ГИС. У точек учета должен быть заполнен параметр «Номер ввода», а также включено чтение текущих значений в виджете «Задания» (для передачи текущих архивов).
Настройка виджета интеграции

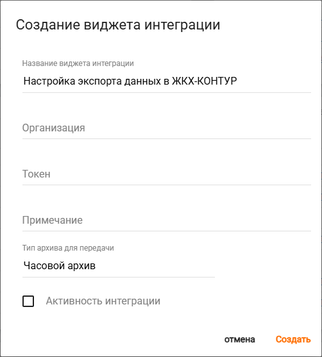

В личном кабинете АИИС Элдис (роль пользователя — «Администратор кабинета», доступна только в родительской организации) необходимо перейти в раздел «Настройки кабинета» → «Экспорт в ЖКХ-КОНТУР», создать виджет, заполнить параметры: название, организация, токен, тип архива (часовой/текущий), активировать опцию «Активность интеграции».
Добавление точек учета

Выбрать точки учета для экспорта данных и добавить их в созданный виджет.
Запуск автоматической передачи

После выполнения настроек система начнет автоматическую передачу данных: текущие значения — каждые 5 минут, часовые архивы — каждые 10 минут.
