Технические характеристики
| Завод изготовитель: | АО «НПК «РоТеК» |
| Габариты | 210×125×76 |
| Уровень пылевлагозащиты: | IP64 |
| Средний срок службы (лет) | 35 |
| Средняя наработка на отказ (часов) | 350 000 |
| Межповерочный интервал (мес.): | 192 |

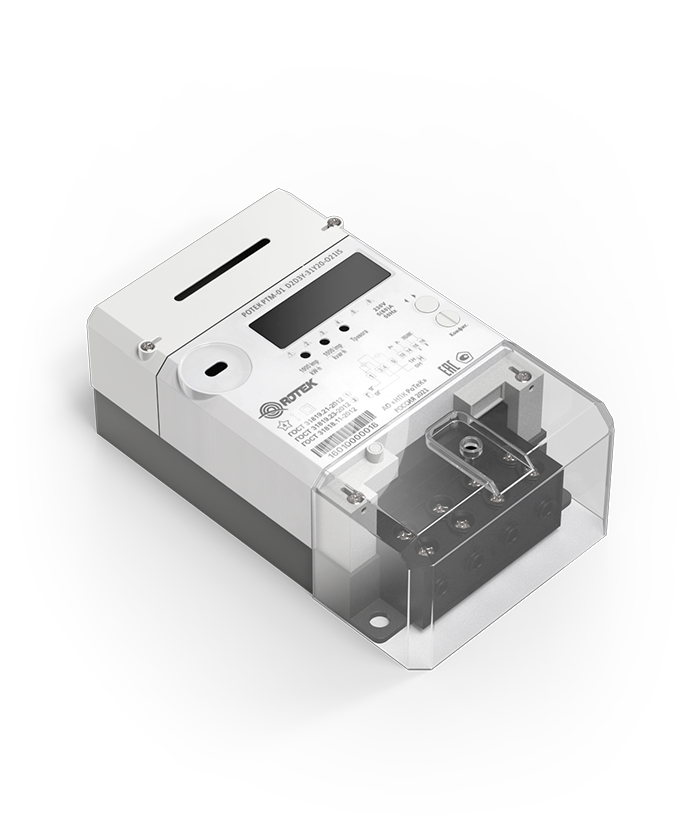

РОТЕК РТМ-01
Счетчик электроэнергии однофазный многофункциональный.
Счетчик РОТЕК РТМ-01D предназначен для измерения активной/реактивной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, фиксации максимумов мощности, измерения параметров однофазной сети и контроля качества электроэнергии в соответствии с классом «S» по ГОСТ 30804.4.30-2013.
Может использоваться в АСКУЭ для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии или локально (вне АСКУЭ).
Функциональные возможности
- Многотарифный учет электроэнергии с установкой тарифных расписаний.
- Учет активной и реактивной энергий прямого и обратного направлений.
- Поддержка протокола обмена DLMS/COSEM, спецификация СПОДЭС.
- Ведение журналов событий.
- Измерение показателей качества электроэнергии:
- длительность и глубина провала напряжения;
- длительность и величина перенапряжения.
- Ведение профиля нагрузки с возможностью настройки типа сохраняемых параметров и интервала усреднения.
- Измерение параметров сети:
- текущее значение тока;
- текущее значение напряжения;
- текущее значение мощности (активная, реактивная, полная);
- коэффициент мощности;
- частота сети;
- контроль потребляемой активной мощности;
- контроль потребления активной энергии;
- контроль напряжения питающей сети;
- контроль частоты сети.
- Защита от несанкционированного вскрытия (электронные пломбы).
- Датчик магнитного поля.
- Звуковой сигнал.
- Управление нагрузкой, кнопка блокировки реле.
- Отображение информации на ЖКИ, индикация кодов OBIS.
Технические характеристики
| Тип счетчика | Однофазный |
|---|---|
| Рабочее фазное напряжение, В | 230 |
| Номинальная частота, Гц | 50 ± 2,5 |
| Номинальный ток, А | 5, 10 |
| Максимальный ток, А | 60, 80, 100 |
| Чувствительность измерения, мА | 20 |
| Учитываемая энергия А-активная / R-реактивная | A/R, прямая и обратная |
| Класс точности измерения (A/R) | 1,0/2,0 |
| Количество тарифов | 1÷4 |
| Полная (активная) мощность, ВА (Вт) | 3,0 (0,8) |
| Потребляемая мощность (модуль связи), Вт | <3,0 |
| Рабочий диапазон температур, ˚С | -40 +70 |
| Степень защиты корпуса | IP54 |
| Измерение тока в нулевом проводе | Да |
| Реле управления нагрузкой, А | 60-100 |
| Межповерочный интервал, лет (не менее) | 16 |
| Средний срок службы, лет (не менее) | 30 |
|
Габаритные размеры (длина×ширина×высота), мм, не более - для установки на щиток (исполнение D) - для установки на щиток и на DIN-рейку (исполнение B) - для установки на опору (исполнение C) |
210×125×76 130×90×68 198×150×81 |
Интерфейсы
- Встроенные интерфейсы.
- Оптопорт, RS-485.
- Универсальные сменные модули связи.
- PLC (G3, Prime), RF, PLC+RF, 2G/3G/LTE, NB-IoT, LoRaWAN, Wi-Fi, Wi-SUN, GPON/FTTB.
