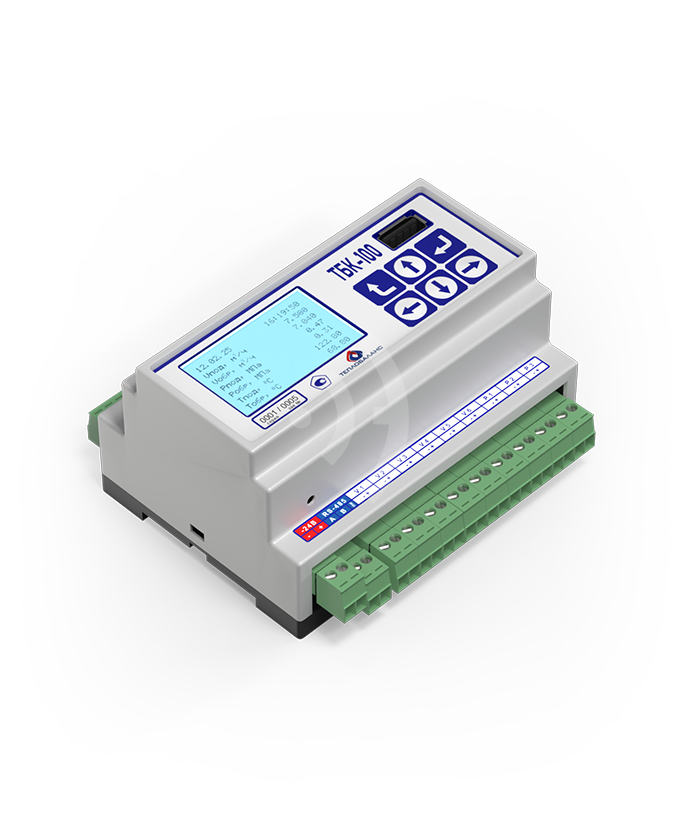

ТБК-100

ТБК-100 предназначены для измерения сигналов первичных измерительных преобразователей (ИП) расхода, температуры и давления и преобразования их в соответствующие физические величины, с последующим расчетом тепловой энергии воды, суммирования с нарастающим итогом, усреднения и архивирования по интервалам времени измеренных и расчетных значений параметров.

ТБК-100 универсальный прибор для учёта тепловой энергии, имеют стандартный интерфейс RS-485 и открытый протокол обмена данными для обеспечения возможности поддержки другими действующими и вновь создаваемыми системами диспетчеризации

• Ввод в эксплуатацию без подключения к ПК (с лицевой панели).
• Выбор из 30 жестких типовых схем теплоснабжения.
• Гальваническая развязка измерительных и интерфейсных цепей между собой и от источника питания.
• Двухпроводная схема подключения датчиков давления без внешнего БП с защитой от КЗ.
• Одновременный вывод на индикацию до 7 пара-метров с полноценными названиями и единицами измерения.
• Оперативная передача данных на верхний уровень диспетчерского комплекса (период обновления данных 2-3с).

Измерения и расчеты:

• Измерение сопротивления, силы электрического тока, периода импульсов ИП.
• Измерение времени, ведение календаря.
• Расчет температуры по измеренному сопротивлению ИП температуры.
• Расчет давления воды по измеренной силе электрического тока ИП давления.
• Расчет объемного расхода по измеренному периоду импульсов ИП расхода.
• Расчет массового расхода воды по объемному расходу, температуре и давлению.
• Расчет тепловой энергии в соответствии с выбранной схемой теплоснабжения.
• Выполнение арифметических действий над параметрами.
• Суммирование с нарастающим итогом расхода и тепловой энергии по часам, суткам, месяцам.
• Вычисление средних значений температуры и давления по часам, суткам, месяцам.
• Вычисление средневзвешенных по расходу значений температуры по часам, суткам, месяцам.

Сервисные функции ТБК-100

• Выбор из списка схемы теплоснабжения и настройку ее в соответствии с применением.
• Архивирование параметров по часам, глубина архива 64 суток.
• Архивирование параметров по суткам, глубина архива 1 год.
• Архивирование параметров по месяцам, глубина архива 4 года.
• Оценка состояния ИП по выходу контролируемых параметров за технологические уставки.
• Регистрация текущего состояния на дискретных входах.
• Обмен данными с ПК через интерфейсные каналы RS-485 и USB.
• Индикация на графическом дисплее и коррекция значений параметров с клавиатуры.
• Ведение архива вмешательств, событий и нештатных ситуаций.
• Учет времени исправной и неисправной работы и времени действия нештатных ситуаций.
• Хранение данных, размещенных в энергонезависимой памяти, в течение всего срока службы.
• Хранение данных, размещенных в оперативной памяти с питанием от литиевой батареи, при отсутствии питания не более 10000 часов за весь период эксплуатации.
